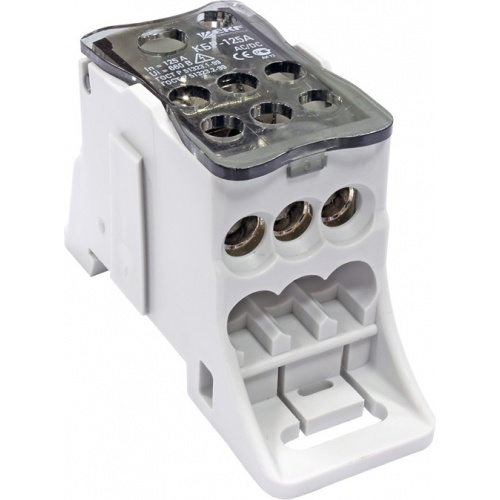

Блок распределительный КРОСС крепеж на панель и DIN КБР-125А EKF plc-kbr125

Назначение
Блок распределительный (КРОСС) КБР предназначен для обеспечения удобного распределения питания в шкафах и используется в качестве переходного клеммника для подключения кабельной жилы большего сечения к нескольким проводникам меньшего сечения, а также для организации главной заземляющей шины (ГЗШ).

Преимущества 1. Быстрый и удобный монтаж как на DIN-рейку, так и на панель.
2. Эргономичный дизайн.
3. Корпус из термостойкой пластмассы.
4. Коэффициент заполнения меди 95%.
5. Подходит для установки как в квартирный щит, так и в силовой шкаф. Характеристики

Параметры	Значения
Наименование	КБР-80 A	КБР-125 A	КБР-160 A	КБР-250 A	КБР-400 A	КБР-500 A
Вводные контакты, кв. мм.	1 х 16	1 х 35 1 х 16	1 х 70 1 х 16	1 х 120	1 х 185	Шина плоская, ширина 15.5-24.5; толщина 3.5-8.5
Выводные контакты, кв. мм.	2 х 16 4 х 10	6 х 16	6 х 16	5 х 16 2 х 35 4 х 10	5 х 16 2 х 35 4 х 10	5 х 16 2 х 35 4 х 10
Номинальное напряжение, В	660			1000
Номинальный ток, А	80	125	160	250	400	500
Максимальный (среднеквадратичный) кратковременный ток Icw, кА	3	4.2	11.8	24.5
Номинальный выдерживаемый импульсный ток Ipk, кА	22	30	30	51
Степень защиты	IP 20
Диапазон рабочих температур, °С	От -40 до +70
Климатическое исполнение по ГОСТу 15150-69	УХЛ 3
Соответствие ГОСТ/МЭК/ТУ	ГОСТ Р 50030.7.2002

Габаритные и установочные размеры

Особенности эксплуатации и монтажа 1. Установка на DIN-рейку, на монтажную панель двумя винтами.
2. Плановая подтяжка болтов, закрепляющих кабель, осуществляется без открытия крышки. Типовая комплектация 1. Блок распределительный (КРОСС) КБР.
2. Маркировочные наклейки.
3. Паспорт.
