ULN2803ADWR

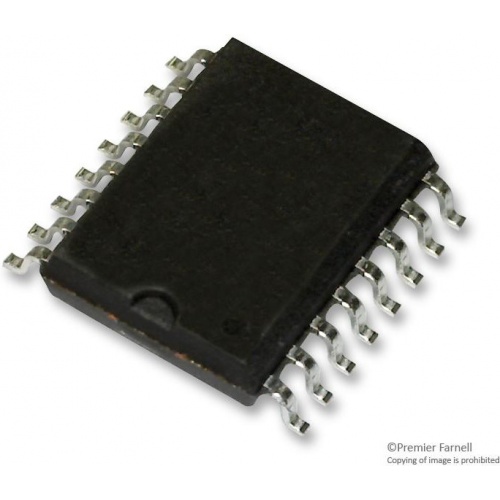

ULN2803ADWR является массивом высоковольтных и сильноточных транзисторов Дарлингтона с монтажом на печатную плату и в корпусе SOIC. Устройство состоит из 8 NPN составных транзисторов Дарлингтона с высоковольтными выходами и фиксирующими диодами с общим катодом для коммутации индуктивных нагрузок. Номинальный ток коллектора каждого составного транзистора 500мА, а для более высоких токов их возможно подключить параллельно. Типичными сферами применения являются драйверы реле, ударные дрели, драйверы ламп, драйверы дисплеев, линейные драйверы и буферы логики.

• Выходы высокого напряжения 50В
• Входы совместимы с логикой различного типа
• Входное напряжение во включенном состоянии 3В при Ic=300мА
• Напряжение насыщения коллектор-эмиттер 1.3В при Ic=350мА
• Диапазон рабочей температуры от -40°C до 85°C
• Ток коллектора (Ic) 500мА (один вход)
