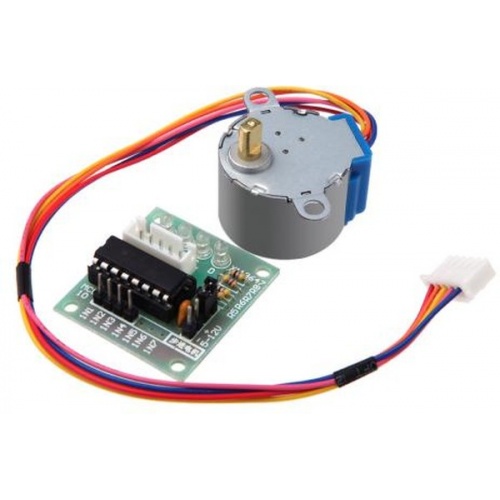

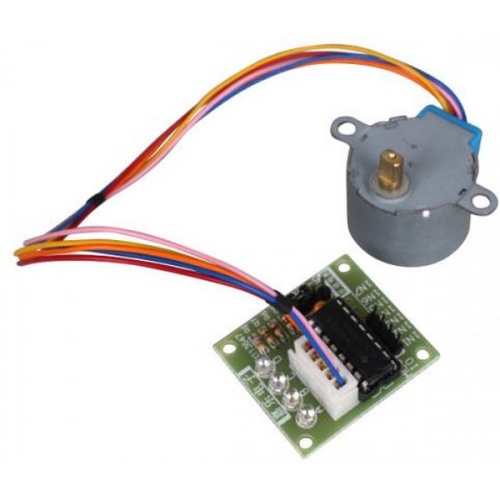

ULN2003 stepper motor driver board + 5V stepper motor
Цена 310.00 руб.
Описание ULN2003 stepper motor driver board + 5V stepper motor
Шаговый двигатель 28BYJ-48 и драйвер мотора ULN2003Шаговый двигатель 28BYj-48 имеет встроенный редуктор, который позв...
Шаговый двигатель 28BYJ-48 и драйвер мотора ULN2003
Шаговый двигатель 28BYj-48 имеет встроенный редуктор, который позволяет совершать очень точные перемещения выходного вала. Так, в 4-шаговом режиме двигатель совершает 2048 шагов за один оборот. В 8-шаговом - 4096. В качестве драйвера для двигателя используем микросхему ULN2003, которая продается в паре с 28BYj-48. На плате есть 4 входа для микроконтроллера: IN1..IN4. Пять выходов на двигатель, и два контакта питания. Также есть перемычка, разрывающая цепь питания двигателя.
Подключение
Как правило, кабель двигателя 28BYj-48 уже имеет разъем с ключом, который вставляется в плату только в правильном положении. Контакты IN1..IN4 можно подключить к любым цифровым выходам Arduino

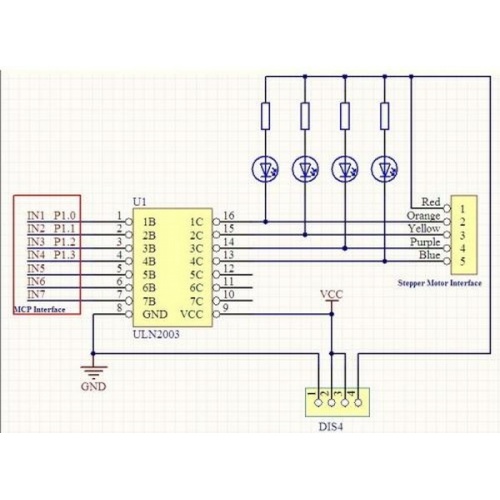

ДРАЙВЕР ШАГОВОГО ДВИГАТЕЛЯ ULN2003
Характеристики
светодиодная индикация работы каждой фазы на плате.
джампер отключения светодиодной индикации
максимальный ток драйвера: 500mA
имеет штыри со стандартным шагом 2.54мм для макетки беспаечной или шлейфов

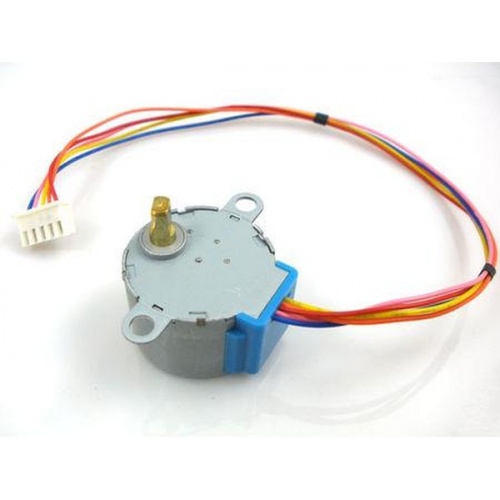

ШАГОВЫЙ ДВИГАТЕЛЬ 28BYJ-48
Миниатюрный шаговый мотор для небольших проектов роботов, сервоприводной техники или других радиоуправляемых моделей. Используется в связке с драйвером ULN2003.
Характеристики:
Тип: шаговый двигатель
Номинальное напряжение 5В постоянного тока
- 4 фазы, 5 проводов
- Диаметр: 28mm
- Передаточное отношение редуктора: 1/64
- Угол шага 5.625 ° / 64
- Сопротивление постоянному току 200Ω ± 7% (25С)
- Крутящий момент> 34.3mN.m (120Гц)
- Изолированные сопротивления > 10 МОм (500 В)
- Шум < 40 дБ (120 Гц, без нагрузки, 10 см)
- Подключается к Ардуино контроллеру с помощью штатной библиотеки
- угол шага (в 8-шаговом режиме): 5.625° (64 шагов на оборот);
- угол шага (в 4-шаговом режиме): 11.25° (32 шага на оборот);
- вес: 30г;
Шаговый двигатель 28BYj-48 имеет встроенный редуктор, который позволяет совершать очень точные перемещения выходного вала. Так, в 4-шаговом режиме двигатель совершает 2048 шагов за один оборот. В 8-шаговом - 4096. В качестве драйвера для двигателя используем микросхему ULN2003, которая продается в паре с 28BYj-48. На плате есть 4 входа для микроконтроллера: IN1..IN4. Пять выходов на двигатель, и два контакта питания. Также есть перемычка, разрывающая цепь питания двигателя.
Подключение
Как правило, кабель двигателя 28BYj-48 уже имеет разъем с ключом, который вставляется в плату только в правильном положении. Контакты IN1..IN4 можно подключить к любым цифровым выходам Arduino
ДРАЙВЕР ШАГОВОГО ДВИГАТЕЛЯ ULN2003
Характеристики
светодиодная индикация работы каждой фазы на плате.
джампер отключения светодиодной индикации
максимальный ток драйвера: 500mA
имеет штыри со стандартным шагом 2.54мм для макетки беспаечной или шлейфов
ШАГОВЫЙ ДВИГАТЕЛЬ 28BYJ-48
Миниатюрный шаговый мотор для небольших проектов роботов, сервоприводной техники или других радиоуправляемых моделей. Используется в связке с драйвером ULN2003.
Характеристики:
Тип: шаговый двигатель
Номинальное напряжение 5В постоянного тока
- 4 фазы, 5 проводов
- Диаметр: 28mm
- Передаточное отношение редуктора: 1/64
- Угол шага 5.625 ° / 64
- Сопротивление постоянному току 200Ω ± 7% (25С)
- Крутящий момент> 34.3mN.m (120Гц)
- Изолированные сопротивления > 10 МОм (500 В)
- Шум < 40 дБ (120 Гц, без нагрузки, 10 см)
- Подключается к Ардуино контроллеру с помощью штатной библиотеки
- угол шага (в 8-шаговом режиме): 5.625° (64 шагов на оборот);
- угол шага (в 4-шаговом режиме): 11.25° (32 шага на оборот);
- вес: 30г;
Шаговые двигатели
Кол-во в упаковке: 1
Вес | 40.45г |
---|
В разработке.
