STK0046-12-4A

Оптосимисторный ключ STK0046-12-4A предназначен для управления нагрузкой в сети переменного тока. Оптосимисторный ключ полезен при реализации проектов "умный дом" и в других системах, где имеется необходимость коммутации электроприборов. STK0046-12-4A управляется источником напряжения 12 В. Опторазвязка на входе блока гарантирует безопасную эксплуатацию управляющего устройства. Модуль имеет детектор перехода через ноль, что исключает возникновение помех по сети и электромагнитных помех - включение и отключение нагрузки происходит при переходе фазы через ноль.

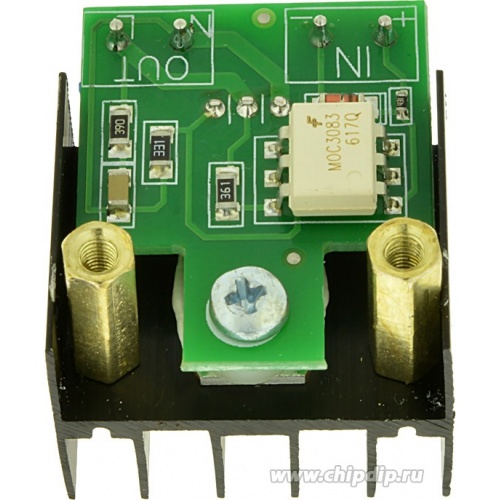

Наличие клеммников на входе и выходе делает простым и быстрым применение модуля в проекте. Для удобства монтажа на радиатор установлены две стойки с резьбой М3. Радиатор и стойки имеют гальваническую связь с силовой частью схемы!

Внимание! При коммутации сетевого напряжения не допускается прикосновение к модулю, радиатору и металлическим стойкам!

Преимущества в сравнении с электромагнитными реле:
- Неограниченный ресурс срабатываний;
- Низкий управляющий ток и напряжение;
- Малый вес;
- Бесшумное переключение;
- Отсутствуют помехи по сети и электромагнитные помехи.

Технические характеристики:
- Коммутируемое переменное напряжение: до 600 В;
- Максимальный коммутируемый ток: 4 А;
- Диапазон рабочих температур: -40..+85°C;
- Температура радиатора при токе 2 А (tокр=25°С): 53°C;
- Температура радиатора при токе 4 А (tокр=25°С): 80°C;
- Входной ток: 5 мА;
- Напряжение изоляции: 5 КВ;
- Ключ открыт при напряжении на входе: 11..15 В;
- Ключ закрыт при напряжении на входе: 0..5 В;
- Защита входа от переполюсовки: Да;
- Диапазон рабочих температур: -40..+85°C;
- Размеры: 33.5х30х28 мм;
- Вес: 22 г.
