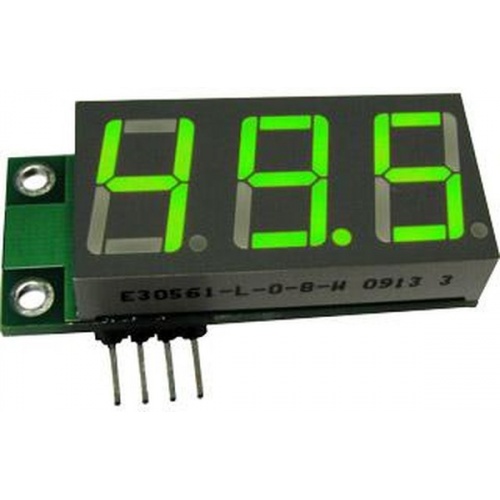

SAH0012G-50

Модуль предназначен для измерения постоянного тока в одной полярности. Для корректной работы амперметра необходимо использовать любой шунт на ток 50А номинальным напряжением 75мВ (например, EK-75ШИП-50А). Шунт в комплект не входит. Измерение тока и питание модуля возможно от одного источника. При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля или наклеив герметиком на интегральный стабилизатор 78M05.
При превышении измеряемого тока более 50.0А, на дисплее высвечивается 00.0А, при протекании тока в обратной полярности на дисплее отображается 00.0А
Для правильных показаний тока, 3 и 4 контакты модуля должны быть соединены вместе только в одной точке - на клемме шунта.
При использовании в схемах, где присутствует ВЧ составляющая или сильные помехи - показания модуля могут быть не верны.

Технические характеристики
Напряжение питания 6В..20 (с радиатором до 35В)
Потребляемый ток 0,07A..0,09А
Диапазон измеряемых токов 0..+50,0А
Минимальный измеряемый ток 0,2А
Дискретность измерения 0,1А
Погрешность измерения 2%
Цвет свечения индикатора красный
Высота символов индикатора 14мм
Размер модуля 54х19х14мм
Вес модуля 12г

Внимание!
Модуль необходимо использовать только с шунтом 50Ампер, 75мВ!
Переполюсовка питания выведет модуль из строя!
Использование модуля без шунта выведет его из строя!
Подключение шунта к модулю, должно происходить до подачи измеряемого тока и подачи питания на модуль!
