PCB

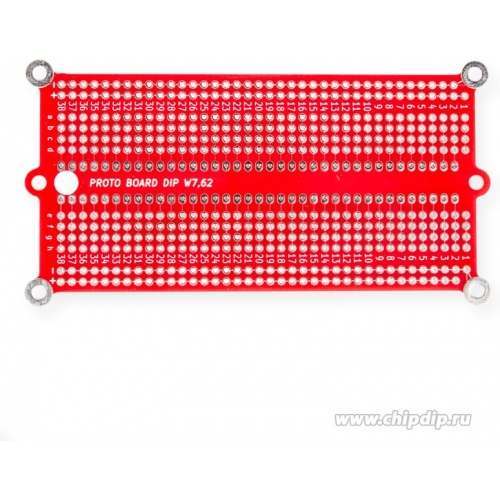

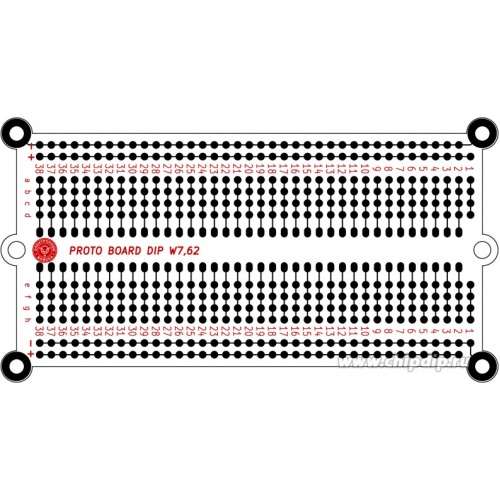

Печатная плата для создания прототипов или экспериментов. По центру платы размещены 37 пар контактов под установку DIP корпусов с шагом 2.54 мм и и шириной 7.62 мм. Шаг между всеми контактными площадками на плате 2.54 мм. Шины питания разведены по длинным сторонам сверху и снизу платы. На рисунке в заголовке можно посмотреть схему соединения всех отверстий. Монтажные отверстия диаметром 3.2 мм.
