NM2037
Цена 630.38р.
Описание NM2037
Предлагаемый набор позволит радиолюбителю собрать простой и надежный усилитель НЧ класса Hi-Fi, обладающий минимальны...
Предлагаемый набор позволит радиолюбителю собрать простой и надежный усилитель НЧ класса Hi-Fi, обладающий минимальным коэффициентом нелинейных искажений и уровнем собственных шумов.
Назначение.
УНЧ можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе музыкального аудиокомплекса.
Устройство обладает малыми габаритами, широким диапазоном питающих напряжений и сопротивлений нагрузки.
Технические характеристики.
Напряжение питания: 12 - 44 В.
Пиковое значение выходного тока: 3,5 А.
Ток в режиме покоя: 50 мА.
Долговременная выходная мощность при коэффициенте гармоник = 0,5 % и
Uп = 32 В, Rн = 4 Ом: 18 Вт,
Uп = 32 В, Rн = 8 Ом: 12 Вт,
Uп = 38 В, Rн = 8 Ом: 16 Вт.
Суммарное значение коэффициента нелинейных искажений при
Uп = 32 В, Rн = 4 Ом, F = 40 - 15000 Гц, Pвых = 0,1 - 14 Вт: 0,08 %.
Суммарное значение коэффициента нелинейных искажений при
Uп = 32 В, Rн = 8 Ом, F = 40 - 15000 Гц, Pвых = 0,1 - 14 Вт: 0,5 %.
Коэффициент усиления по напряжению Au: 26 дБ.
Входное сопротивление: 100 кОм.
Диапазон воспроизводимых частот: 20 - 25000 Гц.
Размеры печатной платы: 53x33 мм.
Описание работы.
УНЧ класса Hi-Fi выполнен на интегральной микросхеме TDA2030A. Эта ИМС представляет собой УНЧ класса АВ и устанавливается в аудиоустройствах для получения высококачественного выходного музыкального сигнала средней мощности.
Конструкция.

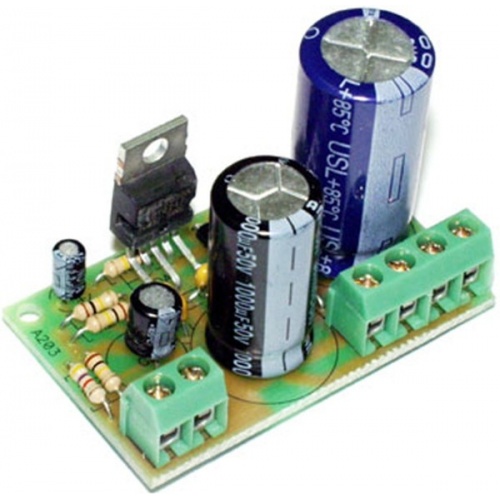

Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита с размерами 53х33 мм. Конструкция предусматривает установку платы в корпус, для этого по краям платы имеются монтажные отверстия под винты диаметром 2,5 мм.
Для удобства подключения питающего напряжения, источника сигнала и нагрузки на плате зарезервированы посадочные места под клеммные винтовые зажимы.
Микросхему усилителя необходимо установить на теплоотвод (в набор не входит) площадью не менее 600 см2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8, для повышения надежности работы ИМС.
Этот набор вы можете приобрести в виде спаянного блока BM2037.
Назначение.
УНЧ можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе музыкального аудиокомплекса.
Устройство обладает малыми габаритами, широким диапазоном питающих напряжений и сопротивлений нагрузки.
Технические характеристики.
Напряжение питания: 12 - 44 В.
Пиковое значение выходного тока: 3,5 А.
Ток в режиме покоя: 50 мА.
Долговременная выходная мощность при коэффициенте гармоник = 0,5 % и
Uп = 32 В, Rн = 4 Ом: 18 Вт,
Uп = 32 В, Rн = 8 Ом: 12 Вт,
Uп = 38 В, Rн = 8 Ом: 16 Вт.
Суммарное значение коэффициента нелинейных искажений при
Uп = 32 В, Rн = 4 Ом, F = 40 - 15000 Гц, Pвых = 0,1 - 14 Вт: 0,08 %.
Суммарное значение коэффициента нелинейных искажений при
Uп = 32 В, Rн = 8 Ом, F = 40 - 15000 Гц, Pвых = 0,1 - 14 Вт: 0,5 %.
Коэффициент усиления по напряжению Au: 26 дБ.
Входное сопротивление: 100 кОм.
Диапазон воспроизводимых частот: 20 - 25000 Гц.
Размеры печатной платы: 53x33 мм.
Описание работы.
УНЧ класса Hi-Fi выполнен на интегральной микросхеме TDA2030A. Эта ИМС представляет собой УНЧ класса АВ и устанавливается в аудиоустройствах для получения высококачественного выходного музыкального сигнала средней мощности.
Конструкция.
Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита с размерами 53х33 мм. Конструкция предусматривает установку платы в корпус, для этого по краям платы имеются монтажные отверстия под винты диаметром 2,5 мм.
Для удобства подключения питающего напряжения, источника сигнала и нагрузки на плате зарезервированы посадочные места под клеммные винтовые зажимы.
Микросхему усилителя необходимо установить на теплоотвод (в набор не входит) площадью не менее 600 см2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8, для повышения надежности работы ИМС.
Этот набор вы можете приобрести в виде спаянного блока BM2037.
Тип устройства | унч |
---|---|
Выходная мощность канала | 18Вт |
Количество каналов | 1 |
Вес | 150г |
