MSO56 5-BW-350

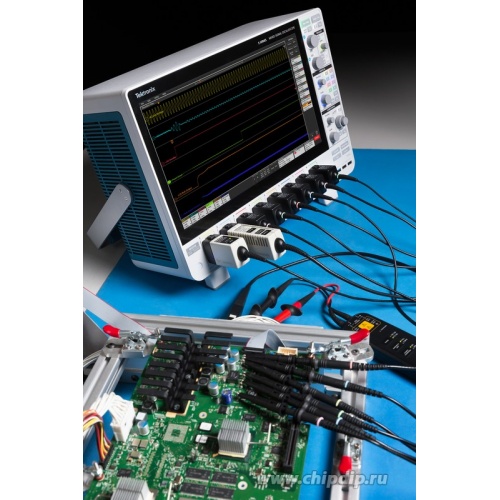

Осциллограф MSO Cерии 5 отличается инновационным интерфейсом пользователя с управлением сенсорными жестами на экране, самым большим в отрасли дисплеем с высоким разрешением, а также новыми входами FlexChannel™ (4, 6 или 8), каждый из которых позволяет измерять один аналоговый или восемь цифровых сигналов. Это прибор, готовый к решению сложнейших текущих и будущих проблем. Это новый стандарт производительности, анализа и потребительского опыта в целом.

Основные технические характеристики новых осциллографов смешанных сигналов Tektronix MSO Cерии 5

Число входных каналов
4, 6 или 8 входов FlexChannel™.

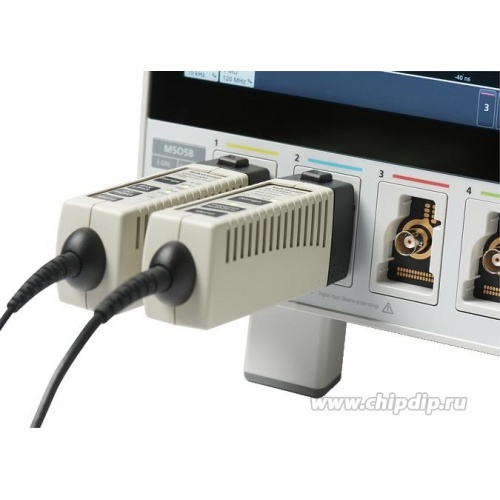

На каждый вход FlexChannel (через логический пробник может поступать 1 аналоговый или 8 цифровых логических сигнала! ! ! )

Полоса пропускания
350 МГц, 500 МГц, 1 ГГц, 2 ГГц

Частота дискретизации
6.25 Гвыб/с на всех аналоговых/цифровых каналах

Длина записи
62.5 млн точек на всех аналоговых/цифровых каналах
125 млн точек (опция) на всех аналоговых/цифровых каналах

Разрешение по вертикали
Стандартное 12 бит, до 16 бит в режиме высокого разрешения

Режимы запуска
По фронту, длительности импульса, рантам, времени ожидания, окну, логической комбинации, времени установки и удержания, нарастания/спада, сигналам с шин (опционально I2C, SPI, USB, Ethernet, CAN, LIN, FlexRay, RS-232/422/485/UART, I2S/LJ/RJ/ TDM), параллельных шин, по последовательности событий

Стандартный анализ
Курсоры: периодический сигнал, вертикальные, горизонтальные, вертикальные и горизонтальные, раздельные
Измерения: 36 стандартных и тенденции, гистограмма и спектральные графики по результатам измерений.
Вычисления: простые расчёты параметров сигналов, БПФ и усовершенствованный поиск редактора
формул: поиск по любому критерию запуска.
Джиттер: погрешность временного интервала и фазовый шум

Генератор сигналов (опция)
Сигналы произвольной формы, синусоидальные, прямоугольные, импульсные, пилообразные, треугольные, уровня постоянного тока, функция Гаусса, функция Лоренца, экспоненциальное нарастание/спад, кардинальный синус Sin(x)/x, белый шум, гаверсинус, кардиосигналы

Цифровой вольтметр (активируется бесплатно)
4 разряда

Частотомер для сигнала запуска (активируется бесплатно)
8 разрядов

Декодирование и анализ сигналов последовательных шин (опция)
I2C, SPI
RS-232/422/485/UART
USB 2.0
Ethernet
I2S, LJ, RJ, TDM

Опции анализа
Расширенный анализ джиттера и глазковых диаграмм

Операционная система
Добавление ОС Windows для работы осциллографа с программным обеспечением ПК

Экран
Навигация по сигналам при помощи жестов перелистывания.
Масштабирование сигналов для улучшения обзора.
Перетаскиваемые маркеры и измерения.
Кроме удобства управления на большом экране можно одновременно наблюдать с высоким разрешением аналоговые и цифровые сигналы, результаты анализа сигналов, измеренных параметров и итог декодирования в различных формах отображения, в т.ч. графической, текстовой и табличной.
Диагональ 15.6 дюйма (385 мм), TFT, цветной ёмкостный сенсорный дисплей высокого разрешения (1920 x 1080, с управлением жестами)

Интерфейсы
USB Host (x7), USB 3.0 Device, LAN (10/100/1000 Base-T Ethernet; поддерживающие LXI), Display Port, DVI-D, Video Out
