MS8236

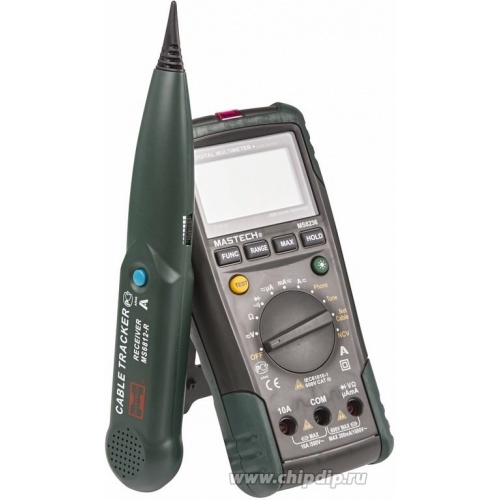

MS8236 это уникальный прибор сочетающий в себе функции цифрового мультиметра и кабельного тестера. В случае использования прибора как цифрового мультиметра он способен измерять постоянное и переменное напряжение до 600 Вольт, постоянный и переменный ток до 10 ампер, сопротивление до 20 Мегаом, а так же проверять диоды и проверять цепи на целостность.

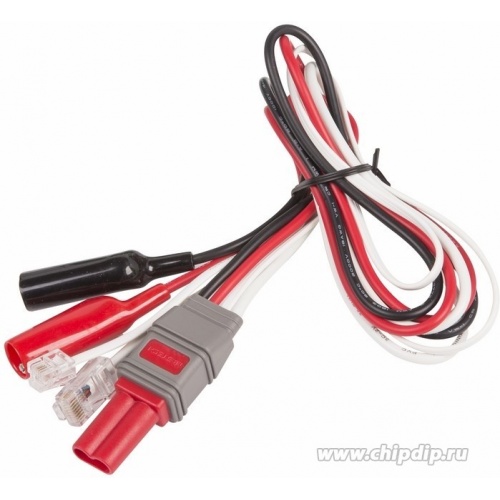

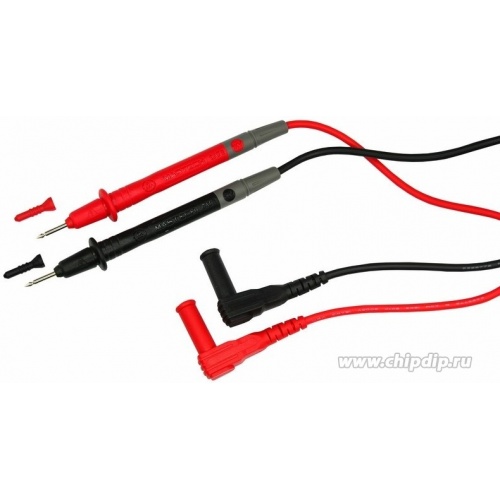

Многопозиционный круговой переключатель служит для выбора единиц измерения и функций кабельного тестера. Измерительные провода подключаются к входным терминалам расположенным в нижней части корпуса. Кабельный тестер используется для идентификации и прозвонки жил внутри кабеля без удаления изоляции, а так же проверки работоспособности телефонной линии. Для этого к прибору через разъем расположенный в торце прибора подключается специальный кабель из комплекта поставки. Он состоит из красного и черного провода с крокодилами и четырехжильного коннектора телефонной сети. Для идентификации тонового сигнала используется пробник из комплекта поставки. При обнаружении сигнала, он будет издавать звуковой сигнал.

Так же с помощью прибора MS8236 можно проверять сетевые LAN кабели. Для этого его нужно подключить одним концом к разъему в торце прибора, а другим в разъем расположенный в нижней части прибора. При этом разъем расположенный в нижней части прибора необходимо открыть, сняв защитную крышку. Результат теста будет виден в нижней части дисплея.

Для обеспечения безопасных измерений прибор снабжен функцией бесконтактного определения наличия опасного напряжения. Для этого круговой переключатель устанавливается в положение NCV. Детектор находится в торце прибора, подносим его к исследуемому месту. При наличии опасного напряжения будет издаваться звуковой сигнал и моргать светодиод.
