MIKROE-995

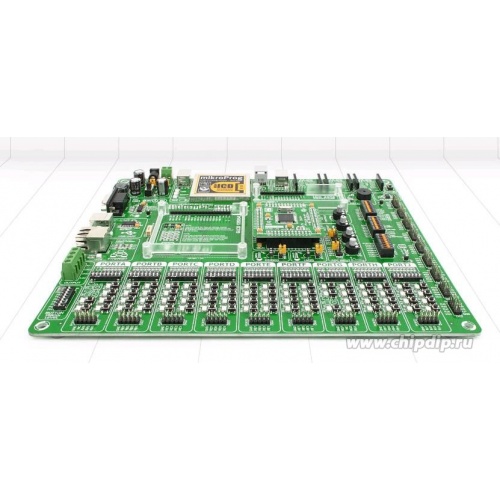

ME-EasyPIC PRO v7 - полнофункциональная отладочная плата для многовыводных 8-битных PIC микроконтроллеров компании Microchip. Она содержит все необходимые встроенные модули для разработки различных приложений, в том числе графических, Ethernet, USB, измерение температуры и т.д. Встроенный программатор-отладчик mikroProg поддерживает около 100 PIC-микроконтроллеров. ME-EasyPIC PRO v7 поставляется вместе с дочерней платой с установленным микроконтроллером PIC18F87K22.

Плата имеет множество встроенных модулей и может быть применима практически ко всем видам разработок: GLCD с сенсорной панелью, USB-UART мост, пьезозуммер, I2C EEPROM для хранения конфигурационных данных, разъемы для подключения цифрового (DS1820) и аналогового (LM35) датчиков температуры.
На плате имеются три сокета microBUS, благодаря которым можно существенно расширить функционал платы, добавив Click-аксессуары, такие как слот для MicroSD карты, mp3 декодер, различные преобразователи интерфейсов, модули АЦП и ЦАП, модули с часами реального времени, модули GPS, Bluetooth, Wi-Fiи др.
Работа с ME-EasyPIC PRO v7 может осуществляться как через интерфейс USB с помощью встроенного внутрисхемного эмулятора-отладчика MikroProg, так и через интерфейс RJ-12 с помощью внешнего эмулятора-отладчика класса ICD2/ICD3.

Отличительные особенности:
• Микроконтроллер PIC18F87K22;
• Встроенный внутрисхемный отладчик-программатор mikroProg;
• Интерфейс RS-232;
• USB-UART мост;

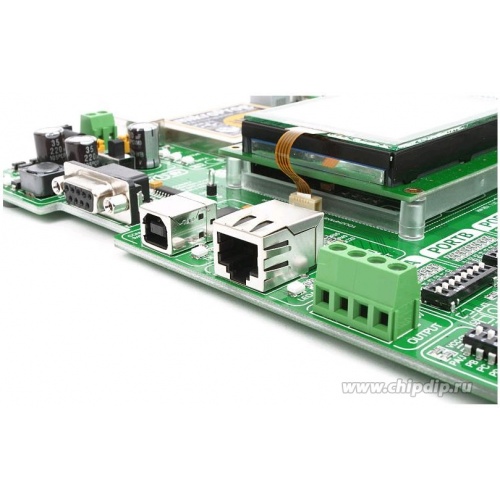

• Разъем RJ-45 для микроконтроллерных модулей имеющих интерфейс Ethernet;
• 3-позиционные DIP переключатели;
• Потенциометры управления контрастом LCD и GLCD дисплеев (дисплеи в комплект не входят);
• 2 потенциометра, подключенных к входу АЦП;
• Все порты выведены на внешние разъемы;
• 69 пользовательских кнопок и светодиодов;
• Пьезозуммер;
• 3 сокета microBUS для подключения Click-аксессуаров;
• Разъем ICD2/ICD3 для подключения внешнего отладчика;
• Разъем USB Device;
• 3 способа питания: USB, сетевой источник питания, лабораторный источник питания;
• Разъемы для подключения датчиков температуры;
• Внешняя I2C EEPROM.

Документация:
• Руководство пользователя;
• Схемотехника.

Комплектация:
• Плата ME-EasyPIC PRO v7;
• USB кабель;
• Руководство пользователя и принципиальная схема;

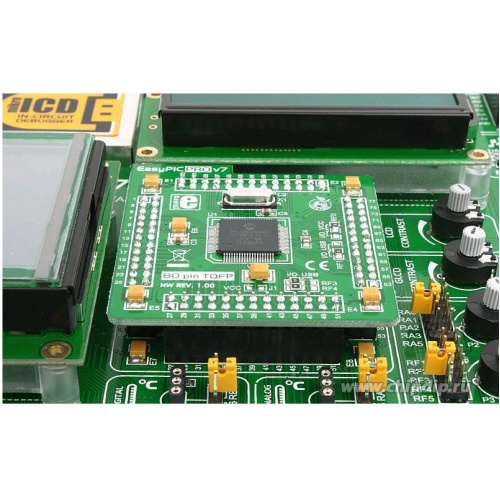

• Дочерняя плата с установленным микроконтроллером PIC18F87K22.
