MIKROE-957

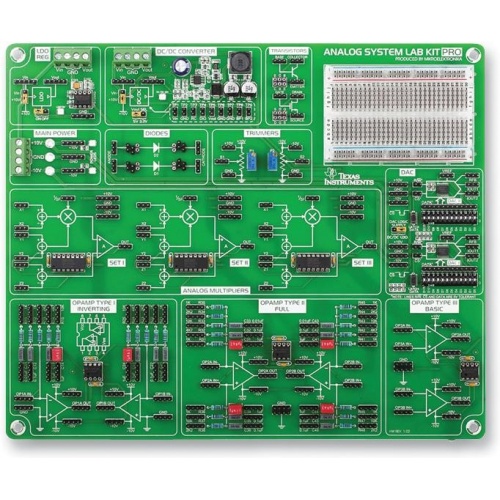

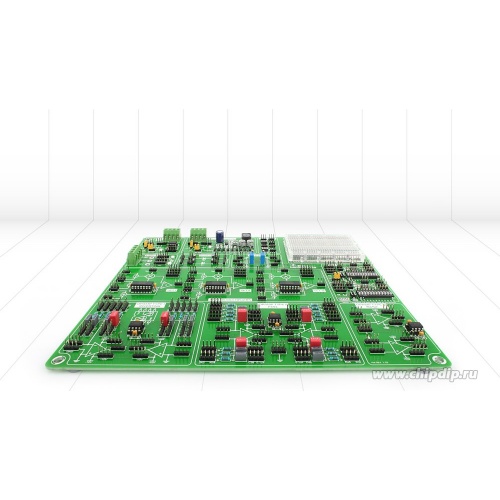

Analog System Lab Kit PRO- это лабораторный стенд для экспериментов с аналоговой электроникой. Набор предназначен для студентов радиотехнических специальностей для изучения работы интегральных схем общего назначения, а также инженеров и радиолюбителей для макетирования проектов, содержащих аналоговые компоненты. На плате установлены три операционных усилителя общего назначения TL082, три прецизионных аналоговых умножителя MPY634, 12-битный параллельный ЦАП DAC7821, DC/DC контроллер TPS40200, стабилизатор TPS7250.

Для проведения экспериментов предложенных в руководстве вам потребуется следующее программное обеспечение:
1. TINA или PSpice или любой мощный симулятор на движке SPICE;
2. FilterPro- программа для проектирования аналоговых фильтров;
3. SwitcherPro- программа для проектирования источников питания.
Весь необходимый софт можно скачать с сайта Texas Instruments (ti.com)

Комплектация:
- Плата ASLK PRO;
- Набор перемычек, 3 транзистора и 2 диода;
- Руководство, принципиальная схема и блокнот для построения графиков.
