MIKROE-551

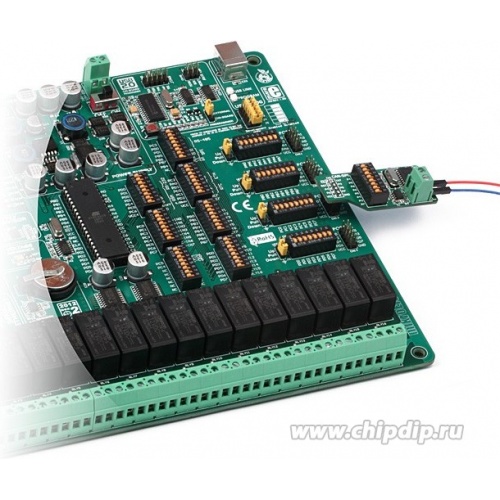

ME-AVRPLC16 V6 PLC System - лабораторный стенд с установленным микроконтроллером ATmega32, который может быть использован в качестве макетирования программируемого логического контроллера, предназначенного для систем автоматики, а также дистанционного управления реле с током коммутации до 16А.

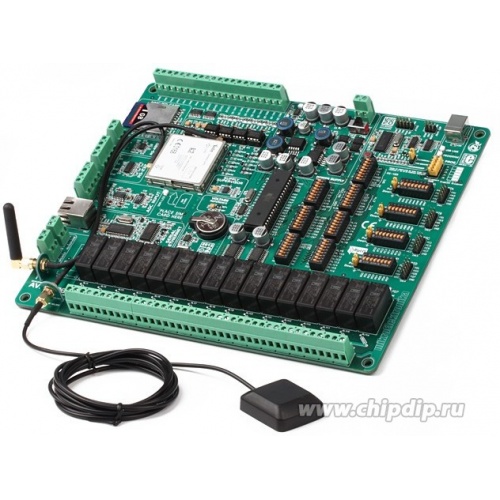

На плате имеются: встроенный USB 2.0 AVR-программатор, позволяющий без применения дополнительных внешних устройств, программировать установленный микроконтроллер ATmega32; 8 оптоизолированных выводов и 16 реле, рассчитанных на токи до 16А. Реализована возможность подключения стенда к Ethernet сети с помощью встроенного на плате Ethernet-контроллера ENC28J60 с SPI-интерфейсом. Подключение внешнего GSM/GPRS модуля GM862 позволяет использовать протокол связи GSM/GPRS.

Отличительные особенности
• установленный на плате микроконтроллер ATmega32;
• интегрированный на плату USB программатор;
• 8 оптоизолированных выводов микроконтроллера;
• 16 установленных реле (рассчитанные на ток коммутации до 16А) со светодиодной индикацией;
• 12-разрядный АЦП MCP3204;
• регулируемый ИОН для возможности выбора между напряжением питания 5В либо 4.096В для АЦП;
• часы реального времени DS1307;
• интерфейсы: Ethernet, RS-232, RS-485, I2C;
• слот для MMC/SD карты;
• JTAG-разъем и разъем для подключения AVR ISP;
• транзисторная сборка Дарлингтона ULN2803 для управления выходными реле;
• клеммы для подключения динамика и микрофона;
• DIP-переключатели для возможности настройки конфигурации системы;
• на разъеме IDC-10 доступны порты микроконтроллера;
• 2 держателя для подключения GSM или GPRS антенны;
• регулятор напряжения на 3.3В для обеспечения стабильного питания Ethernet-модуля;
• место под установку GSM/GPRS модуля;
• все выводы и контакты маркированы на обратной стороне платы;
• возможность выбора между режимом разработки и рабочим режимом с помощью джампера на плате и др.

Комплектация
1. Отладочная система ME-AVRPLC16 V6 PLC System на базе Atmega32;
2. CD c ПО, драйверами и примерами на языках С, Basic и Pascal;
3. кабель USB;
4. Документация.

Внимание: GSM/GPRS модуль GM862-GPS с антеннами и кабелем, UTP-кабель, плата CAN-SPI, MMC/SD карта в комплект поставки не входят и приобретаются отдельно!
