MIKROE-456

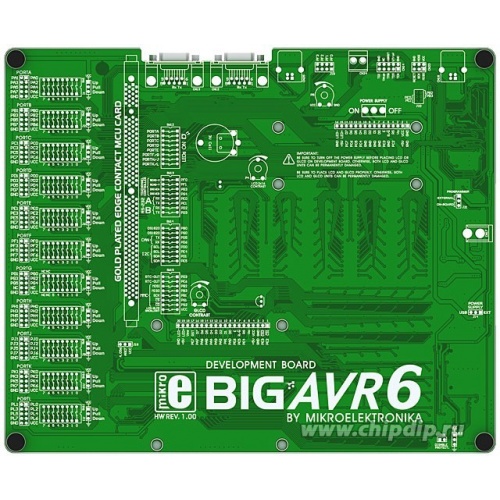

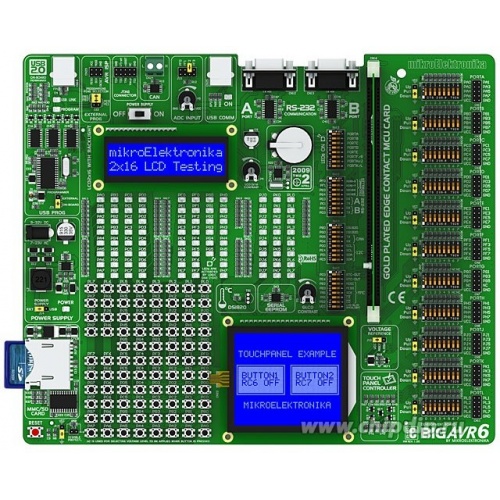

ME-BIGAVR6 - отладочная плата, версия 6, с контроллером сенсорного экрана и богатым набором периферии для разработки и отладки приложений на базе микроконтроллеров семейства AVR от Atmel. Плата универсальна и поддерживает микроконтроллеры в корпусах (установлены на дочерние платы со слотами DIMM168P) TQFP64 и TQFP100. Наличие встроенного внутрисхемного USB программатора превращает плату в многофункциональную отладочную систему. Оптимально для организации учебных классов и лабораторий по изучению работы микроконтроллеров Atmel.

Отличительные особенности:
• место под установку дочерней платы с микроконтроллером;
• дочерняя плата с микроконтроллером ATmega128;
• интегрированный внутрисхемный USB-программатор (AVRprog2);
• место под установку ЖКИ 2х16 с регулятором контрастности;
• место под установку графического ЖКИ с регулятором контрастности;
• контроллер сенсорного экрана;
• интерфейсы: RS-232 с возможностью отключения 2шт;
• слот считывателя SD-карт с цепью стабилизатора напряжения;
• цепь сброса;
• место под установку цифрового термометра DS1820;
• часы реального времени DS1307;
• источник опорного напряжения;
• разъемы JTAG и AVR ISP для подключения внешнего отладчика/программатора;
• стабилизатор напряжения для питания МК;
• цепь ввода аналоговых сигналов;
• светодиоды и кнопки, подключенные ко всем выводам микроконтроллера, с возможностью подтяжки к GND и Uпит. или отключения;
• 11 штырьковых разъемов (PORT A - PORT E) по 10 выводов с гибкой системой коммутации, для подключения периферийных плат (EXTRA BOARDS);
• возможность запитки от USB-порта;
• установленный стабилизатор напряжения и разъем для подключения внешнего источника питания.

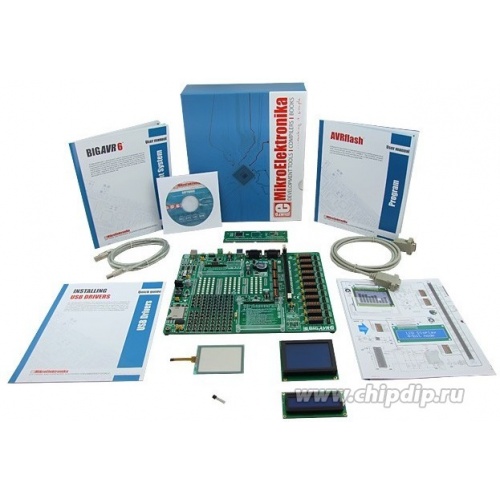

Комплектация:
1. отладочная плата;
2. дочерняя плата с установленным ATmega128;
3. кабель USB;
4. диск с ПО и документацией;
5. документация на плату.

Дополнительно приобретаемые дочерние платы и периферия:
• ME-BIGAVR6 MCU Card with Atmega128, дочерняя плата для совместной работы с ME-BIGAVR6
• ME-BIGAVR6 MCU Card with Atmega1280, дочерняя плата для совместной работы с ME-BIGAVR6
• ME-BIGAVR6 MCU Card with Atmega2560, дочерняя плата для совместной работы с ME-BIGAVR6
• ME-LCD 2X16 - ЖКИ 2х16
• ME-GLCD 128X64 - графический ЖКИ
• ME-TOUCH SCREEN - сенсорный экран
• 52271-0469 PBF - разъём для сенсорного экрана
