MIKROE-2277

mikromedia HMI 3.5" Cap – это умный цветной дисплей с разрешением 320 х 240 пикселей и емкостной сенсорной панелью для разработки приложений, где необходимо взаимодействие человека-оператора с управляемыми им машинами.

mikromedia HMI управляется микроконтроллером FT900Q от FTDI с их собственным запатентованным 32-х битным RISC ядром. Выполнение инструкций из теневой памяти микроконтроллер может достичь скорости 3.1 DMIPS/МГц на частоте 100МГц. FT900Q имеет 256 Кбайт флэш-памяти, небольшая часть которой занята встроенным загрузчиком.

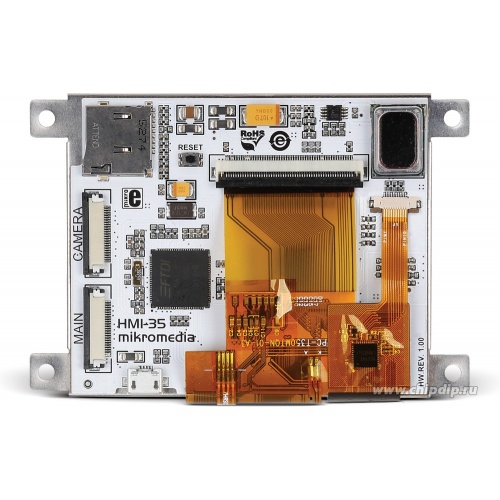

Концепцией mikromedia HMI является сохранение только основных компонентов, которая упрощает интеграцию в конечный продукт. На плате интегрированы слот microSD для расширения памяти, двигатель тактильной обратной связи, небольшой звуковой динамик, разъем micro USB, разъем для сопряжения микроконтроллера с вешней электроникой и отдельный разъем для параллельного интерфейса камеры.

mikromedia HMI 3.5" Cap имеет высококачественный Riverdi дисплей с глубиной цвета 16.7M и яркостью 550 NIT. Управляется с помощью FT813 графическим контроллера. Монтажная рамка вокруг экрана упрощает интеграцию. Подходит для промышленного применения.

Ключевые особенности:
- Размер экрана: 3.5”;
- Разрешение: 240 x 320;
- Яркость: 480;
- Микроконтроллер FT900Q: 100MHz, 310 DMIPS, 256 KB Flash, 2xCAN, 2xSPI, 2xI2C, I2S, UART;
- Графический контроллер: FT813;
- Сенсорный экран: Емкостной;
- Интерфейсы: Main разъем, Camera разъем, Micro USB;
- Хранение данных: 8MB Flash + слот для MicroSD карт;
- Аудио динамик;
- Двигатель тактильной обратной связи;
- Монтажная рамка.
