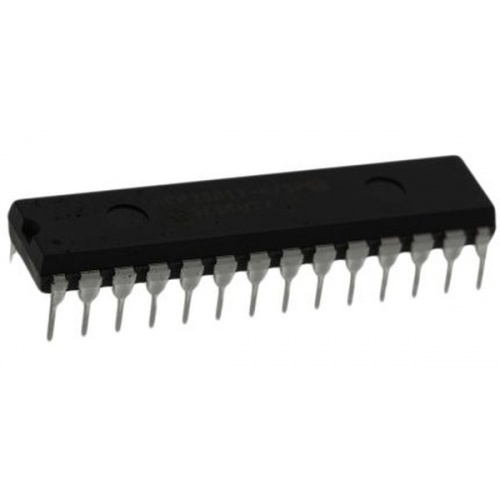

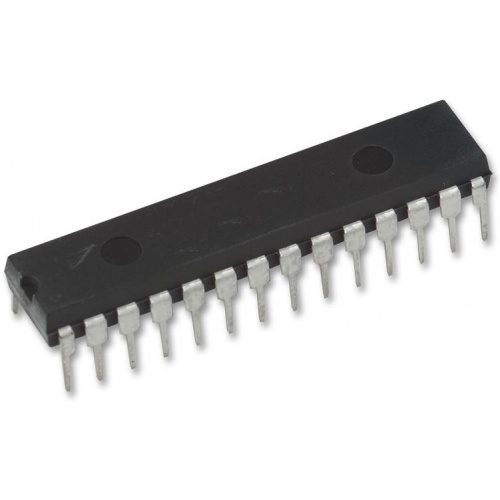

MCP23017-E/SP

MCP23017-E/SP состоит из нескольких 8-битных регистров настройки для входа, выхода и выбора полярности. Мастер системы (system master) может активировать I/O в качестве входов или выходов путем записи конфигурационных битов (IODIRA/B). Данные для каждого I/O находятся в соответствующем регистре. Полярность регистра Port Input может быть инвертирована с регистром Polarity Inversion. Все регистры могут быть считаны через System Master.

• 16-битный, двунаправленный, удаленный порт I/O
• Высокоскоростной I2C интерфейс
• Три аппаратных вывода адреса для возможности подключения к шине до 8 устройств
• Настраиваемые выводы прерывания
• INTA и INTB могут работать и быть настроены одновременно и по отдельности
• Настраиваемый источник прерывания
• Регистр Polarity Inversion для настройки полярности порта ввода данных
• Внешний вход сброса
• Маленький ток в режиме ожидания: 1мкА макс.
