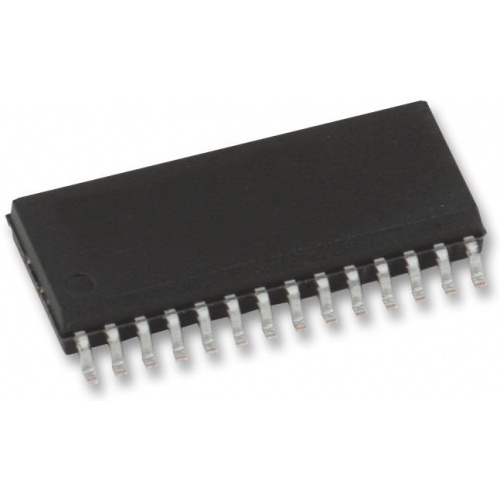

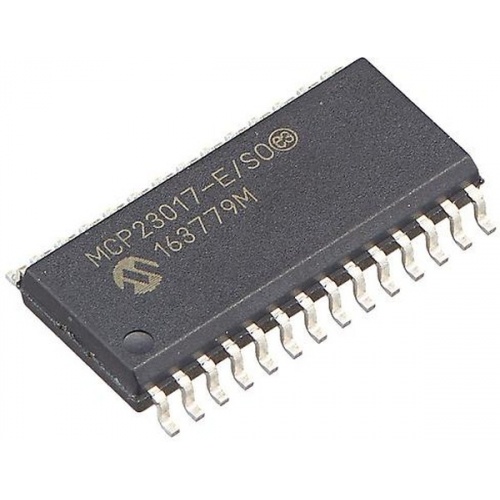

MCP23017-E/SO

Устройство MCP23017-E/SO обеспечивает 16-битным, параллельным расширением I/O для I2C шин или SPI приложений. Устройство обладает I2C интерфейсом MCP23017-E/SO состоит из нескольких 8-битных регистров настройки для входа, выхода и выбора полярности. Мастер системы (system master) может активировать I/O в качестве входов или выходов путем записи конфигурационных битов (IODIRA/B). Данные для каждого I/O находятся в соответствующем регистре. Полярность регистра Port Input может быть инвертирована с регистром Polarity Inversion. Все регистры могут быть считаны через System Master. Функциональность 16-битного порта I/O состоит из двух 8-битных портов (PORTA и PORTB). MCP23017-E/SO может быть настроен для работы в режимах 16 бит или 8 бит через IOCON.BANK.

• Высокоскоростной I2C интерфейс
• Три аппаратных вывода адреса для возможности подключения к шине до 8 устройств
• Настраиваемые выводы прерывания
• Варианты настроек: активный высокий, активный низкий или открытый сток
• INTA и INTB могут работать и быть настроены одновременно и по отдельности
• Настраиваемый источник прерывания
• Прерывание при изменении настроенных значений регистра или изменении выводов
• Регистр Polarity Inversion для настройки полярности порта ввода данных
