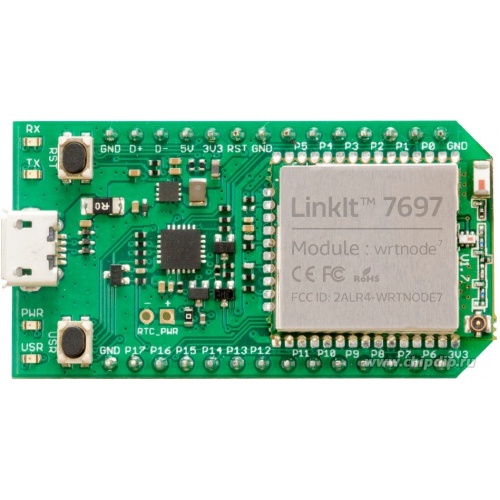

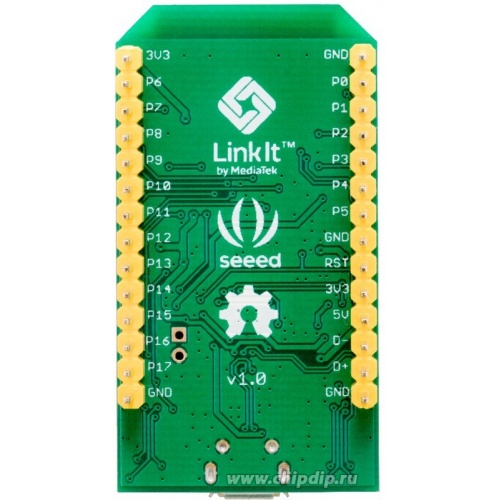

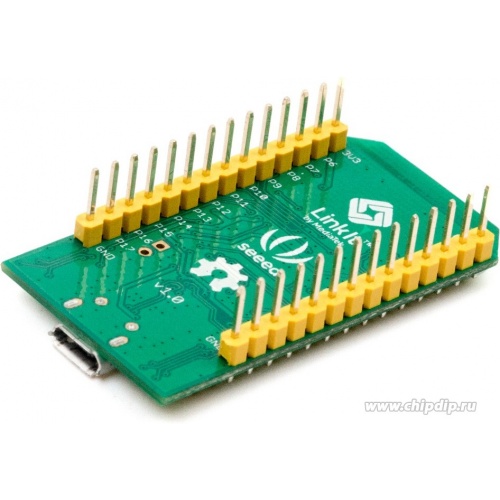

LinkIt 7697

LinkIt 7697 – это платформа, совместно разработанная с Seeed Studio и MediaTek на основе «системы на кристалле» MediaTek MT7697, которая обеспечивает простое решение для разработки IoT устройств.

SoC MT7697 – это одиночный чип высокой интеграции, который оснащен процессором приложений, Wi-Fi, Bluetooth и схемой управления питанием. Процессор приложений содержит ARM Cortex-M4F MCU, включает в себя множество периферийных устройств, такие как UART, I2C, SPI, I2S, PWM, IrDA и вспомогательный АЦП.

Плату можно запрограммировать с помощью LinkIt SDK используя GCC, IAR embedded workbench или KEIL uVision. Для простоты использования LinkIt 7697 также обеспечивает портирующий слой для популярной среды разработки Arduino IDE.

Особенности:
- Идеально подходит для IoT приложений;
- Cortex-M4 с FPU @ 192 МГц;
- Wi-Fi 802.11 b/g/n (2.4 ГГц);
- Поддержка BLE;
- Выводы для GPIO, UART, I2C, SPI, PWM, EINT, ADC, IrDA, I2S;
- Открытая среда разработки программного обеспечения FreeRTOS, Arduino, BlocklyDuino;
-352 КБ RAM и 4 МБ Flash.

Спецификация:
- Модуль: WRTnode 7 (wrtnode.com);
- Чипсет: MT7697, Cortex-M4 с FPU @ 192 МГц;
- RAM: 352 КБ;
- Flash: 4 МБ;
- Wi-Fi: 802.11 b/g/n (2.4 ГГц);
- Bluetooth: 4.2 LE;
- Размеры: 48 х 26 мм;
- Рабочее напряжение: 3.3 В;
- Входное напряжение: 5 В (microUSB);
- USB-UART: CP2102N;
- Периферийные интерфейсы: GPIO x 18, UART x 2, I2C x 1, SPI x 1, PWM x 18, EINT x 4, ADC x 4 (0…2.5В), IrDA x 1, I2S x1.
- Отладочные интерфейсы: SWD x 1.
