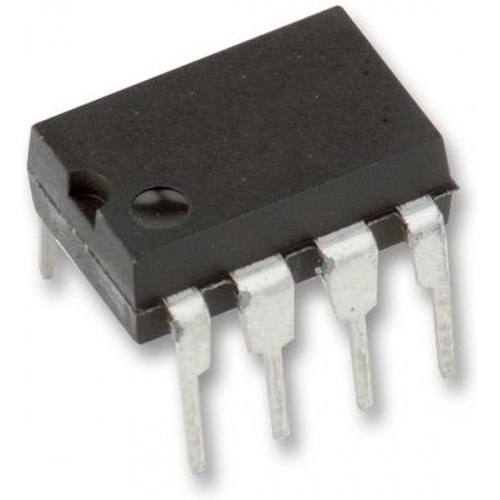

LNK305PN

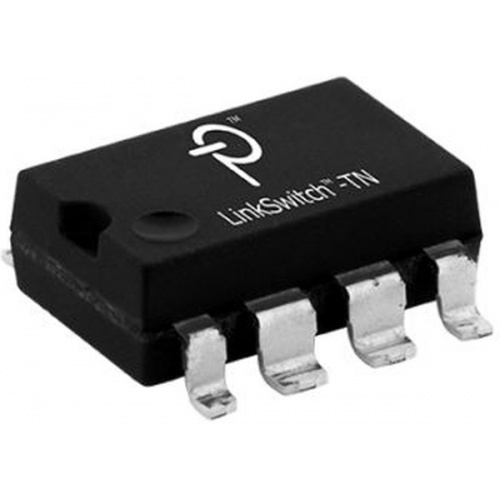

LNK305PN является оффлайн коммутатором LinkSwitch-TN с низким количеством компонентов, который был создан для замены линейных, неизолированных источников питания с конденсаторами и выходным током до 360мА, обеспечивая большую производительность и энергоэффективность при такой же стоимости. Данное устройство интегрирует силовой МОП-транзистор 700В, кварцевый генератор, простую схему управления Вкл./Выкл., высоковольтный импульсный источник питания, джиттеринг частоты, поцикловое ограничение тока и схему тепловой защиты в одной, монолитной микросхеме. Питание запуска и рабочее берутся непосредственно с вывода DRAIN, устраняя необходимость наличия источника со смещением и связанных с ними схем и преобразователей. Полностью интегрированная схема автоматического перезапуска безопасно ограничивает выходную мощность в условиях неисправности вроде короткого замыкания или обрыва петли. Уменьшает число компонентов и стоимость защиты нагрузки на системном уровне.

• Решение понижающего преобразователя с наименьшим количеством компонентов
• Полностью интегрированная система автоматического перезапуска для ошибок короткого замыкания и разорванного контура экономит затраты на компоненты.
• Рабочая частота 66кГц с точным ограничением тока, позволяет использование бюджетного индуктора 1мГн
• Жесткие допуски и ничтожное изменение температуры
• Высокое напряжение пробоя 700В обеспечивает отличную стойкость к броскам на входе
• Джиттеринг частоты существенно уменьшает ЭМП (~10дБ)
• Высокая температура отключения по перегреву (минимум +135°C)
• Более высокая производительность по сравнению с дискретными понижающими и пассивными решениями
• Поддержка понижающей, понижающей-повышающей и обратноходовой топологий
• Защита на системном уровне от перегрева, короткого замыкания на выходе и открытого контура
• Отличная стабилизация линии и нагрузки даже в типичной конфигурации
• Широкая полоса пропускания обеспечивает быстрое включение без выхода за пределы
• Ограничение тока отклоняет линию пульсаций частоты
• Универсальный диапазон входного напряжения (85-250В AC)
• Встроенная гистерезисная тепловая защита и ограничение тока
• Более эффективное решение, чем пассивные варианты
• Более высокий коэффициент мощности, чем у решения с конденсатором
• Производится в SMD виде
• EcoSmart™ - очень энергоэффективная технология
• Типичное потребление 50/80мВт в автономной понижающей топологии при входе 115/230В AC без нагрузки
