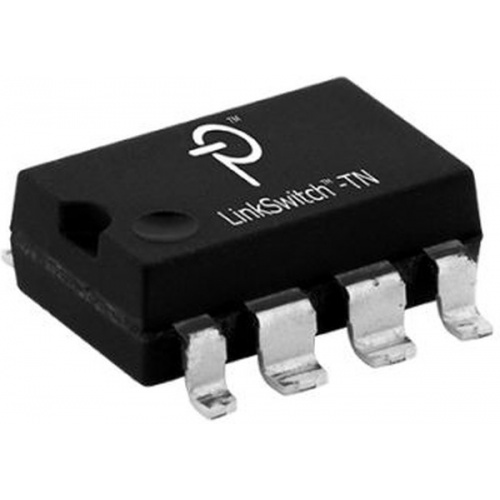

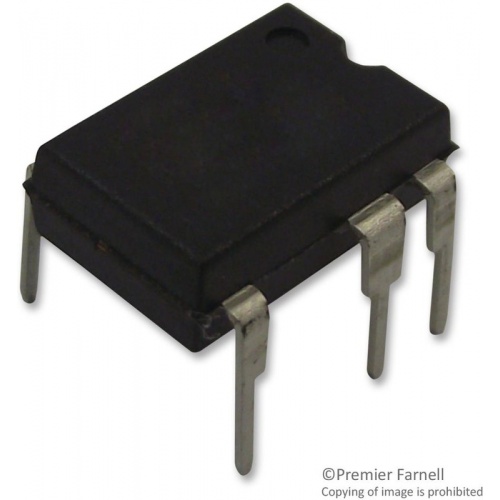

LNK304PN

LNK304PN является энергоэффективной микросхемой переключателя LinkSwitch-TN с самым маленьким количеством компонентов. Она была специально разработана для замены линейных, неизолированных источников питания с конденсаторами и выходным током до 360мА, обеспечивая большую производительность и энергоэффективность при такой же стоимости. Данное устройство интегрирует силовой МОП-транзистор 700В, кварцевый генератор, простую схему управления Вкл./Выкл., высоковольтный импульсный источник питания, джиттеринг частоты, поцикловое ограничение тока и схему тепловой защиты в одной, монолитной микросхеме. Питание запуска и рабочее берутся непосредственно с вывода DRAIN, устраняя необходимость наличия источника со смещением и связанных с ними схем и преобразователей. Полностью интегрированная схема автоматического перезапуска безопасно ограничивает выходную мощность в условиях неисправности вроде короткого замыкания или обрыва петли. Уменьшает число компонентов и стоимость защиты нагрузки на систем

• Решение понижающего преобразователя с наименьшим количеством компонентов
• Использует упрощенный контроллер без автоматического запуска
• Жесткие допуски и ничтожное изменение температуры
• Поддержка понижающей, понижающей-повышающей и обратноходовой топологий
• Отличная стабилизация линия и нагрузки даже в типичной конфигурации
• Широкая полоса пропускания обеспечивает быстрое включение без выхода за пределы
• Ограничение тока отклоняет линию пульсаций частоты
• Универсальный диапазон напряжения (85 - 265В AC)
• Встроенная гистерезисная тепловая защита и ограничение тока
• Более эффективное решение, чем пассивные варианты
• Более высокий коэффициент мощности, чем у решения с конденсатором
• Производится в SMD виде
