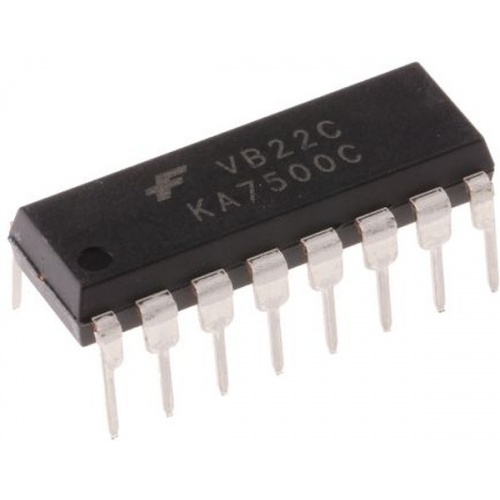

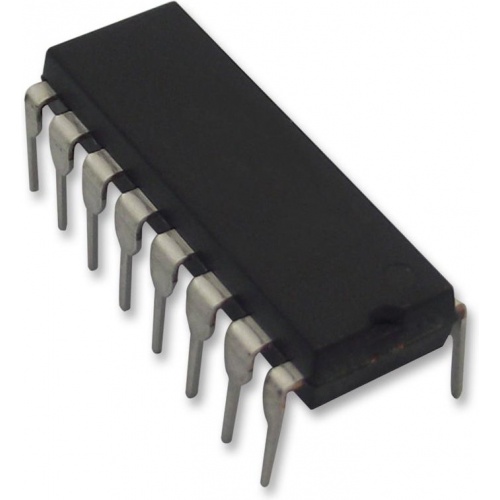

KA7500C

KA7500C является SMPS контроллером для схемы управления импульсным ШИМ стабилизатором. KA7500C состоит из схемы источника опорного напряжения 5В, двух усилителей сигнала ошибки; триггера, схемы управления выходом, ШИМ компаратора, компаратором времени запаздывания и кварцевого генератора. Это устройство может работать на частоте коммутации от 1 до 300кГц. Точность опорного напряжения (VREF) улучшается до ±1% при подстройке. Это обеспечивает улучшенную стабилизацию выходного напряжения.

• Незафиксированный выход для токов стока и истока 200мА
• Управление выходом для двухтактного или несимметричного режимов работы
• Переменный рабочий цикл с помощью тайм-контроля (контакт 4), полноценная ШИМ схема управления
• Встроенный кварцевый генератор с режимом работы Master или Slave
• Внутренняя схема запрещает использование двойного импульса на любом выходе
