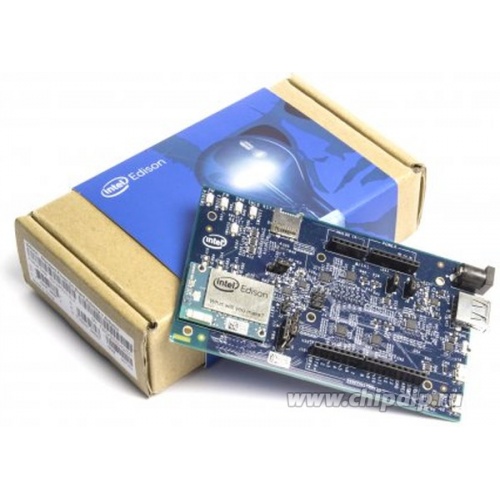

Intel Edison Kit for Arduino

Intel Edison for Arduino – представляет собой набор для быстрого старта разработки на основе ультра маленькой вычислительной платформы Intel Edison и Arduino совместимой материнской платы. Этот комплект дает возможность взаимодействовать Intel Edison с Arduino платами расширения.

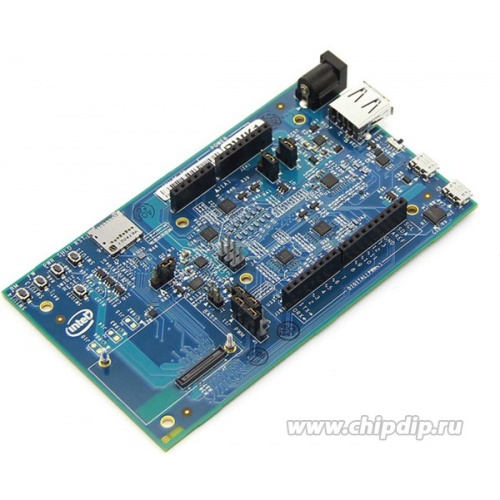

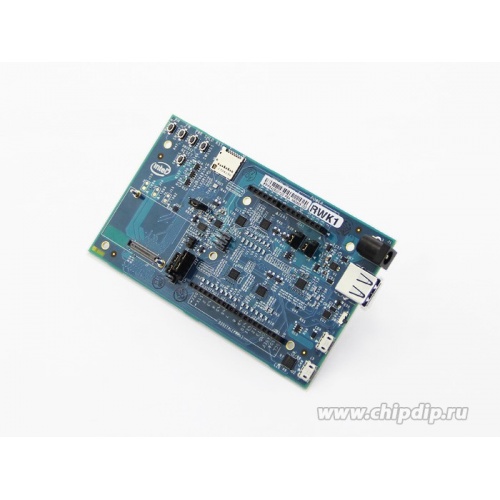

Особенности Arduino Breakout:
- Разъем для подключения Intel Edison;
- Слот для SD карт;
- Разъемы USB host (micro USB или USB-A выбираются с помощью механического переключателя;
- Разъем USB device (micro USB);
- Разъем Arduino;
- Разъем ICSP 6-пин (SPI);
- Разъем питания Jack: 7-15В.

Характеристики Intel Edison
Физические:
- Форм-фактор: плата с 70-пин разъемом;
- Размеры: 32.5 х 25.0 х 3.9 мм;
- Рабочая температура: от 0 до 40°C;
- Разъем: Hirose DF40 серии (стек высота 1.5, 2.0 или 3.0 мм).

Память:
- Максимальный размер памяти: 4ГБ;
- Тип памяти: DDR3, Nand Flash;
- Режим PAE: 32-Бит;
- Поддержка ECC: нет.

Внешние интерфейсы (40 GPIOs могут быть сконфигурированы как):
- SD Card: 1 интерфейс;
- UART: 2 контроллера;
- I2C: 2 контроллера;
- SPI: 1 контроллер;
- I2S: 1 контроллер;
- GPIO: дополнительные 12-пин (4 могут использоваться как выходы ШИМ);
- USB 2.0: 1 OTG контроллер;
- Тактовый сигнал: 32КГц, 19.2МГц.

Основные компоненты:
- SoC: 22нм Intel SoC включающий два ядра, двойной поточности Intel Atom CPU 500МГц и 32-Бит Intel Quark MCU 100МГц;
- RAM: 1 GB LPDDR3 POP память;
- Flash хранение: 4 GB eMMC;
- Wi-Fi: Broadcom 43340 802.11 a/b/g/n, два диапазона (2.4 и 5 ГГц), встроенная антенна или внешняя антенна SKU конфигурации;
- Bluetooth: BT 4.0;

Питание:
- Вход: 3.3 – 4.5В;
- Выход: 100мА для 3.3В и 100мА для 1.8В;
- Потребляемая мощность: в режиме ожидания – 13мВт, Bluetooth- 21.5мВт, WiFi- 35мВт.

Программное обеспечение:
- ОС CPU: Yocto Linux v1.6;
- Среды разработки: Arduino IDE, Eclipse (C, C++ и Python), Intel XDK (Node.JS и HTML5);
- ОС MCU: RTOS;
- Среды разработки: MCU SDK и IDE;
