DSO Coral (DSO112A)

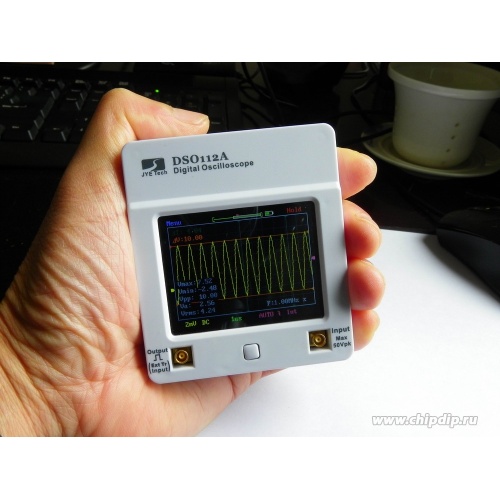

Мини-осциллограф помещается в кармане и поставляется с цветным дисплеем и сенсорным экраном. Он прост в использовании, программное обеспечение является интуитивно понятным.
DSO112A может делать гораздо больше, чем вы могли бы ожидать от такого маленького прибора. Он имеет 2.4-дюймовый TFT цветной сенсорный ЖК-экран (320 х 240). Такие характеристики, как высокая чувствительность (2мВ / Див), высокая точность и сверхнизкие фоновые шумы сделали его полезным инструментом для измерения малых сигналов. DSO112A Coral является обновлением предыдущей DSO112 с большим количеством модернизированных и новых функций.

Особенности:
• Максимальная чувствительность была увеличена до 2мВ / дел (более ранняя версия является 5mV / дел) с более низким фоновым шумом
• Исправлена ​​проблема вертикальной позиции несоответствия найдены в старшей модели
• Сохранение / вызова до 24 параметров предварительных настроек, позволяющих восстановить быструю установку для часто выполняемых измерений
• Предустановленные названия могут быть настроены
• Расширение и улучшение экранных дисплеев измерений, которые включают частоты, Vmax, Vmin, Vavr, Vpp и Vrms
• Внешние функции запуска
• При условии последовательного интерфейса управления двухстороннюю который может выходных данных / измерения и приема команд.
• Разъем USB Micro
• Корпус усилен по сравнению с предыдущей версией
• Сохранение захваченной волны в EEPROM и вызова после отключения питания
• USB обновления встроенного программного обеспечения

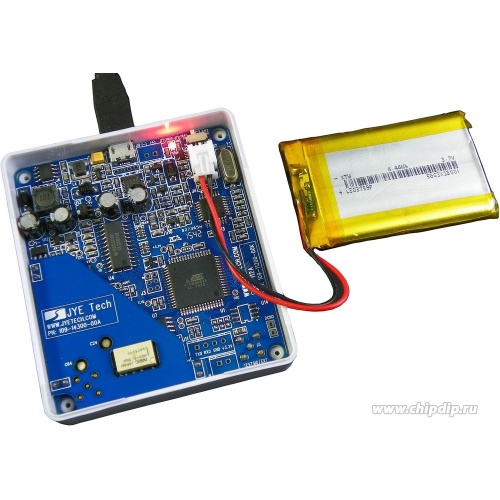

• Встроенный аккумулятор зарядное устройство (батарея не входит в комплект)

Спецификация:
Вертикальная
Количество каналов: 1
Аналог Полоса пропускания: 0 - 2MHz
Чувствительность: 2 мВ / дел - 20V / Div
Ошибка Чувствительность: <5%
Разрешение: 8 бит
Входное сопротивление: 1M Ом
Максимальное входное напряжение: 50Vpk
Сцепление: DC, AC, GND
курсоры для измерения напряжения в наличии
Автоматическое измерение Vavr и Vpp
Горизонтальная
Максимум в режиме реального времени Частота дискретизации: 5Msps
TimeBase: 1 МКС/дел - 50С/дел
Длина записи: 512 и 1024 переменная
курсоры измерения времени доступные
Тригер
Режимы запуска: Авто, Нормальный, Одиночный
Типы триггеров: Рост / падение края
Триггер Позиция: 1/8, 1/4, 1/2, 3/4, и 7/8 от размера буфера
Источник запуска: внутренний, внешний
Внешний диапазон напряжения триггера: 0 - 15В

Тестовый генератор сигналов
7 частот от 1Гц до 1 МГц выбирается
Амплитуда 3.3V фиксированной

Основные
Дисплей: 2.4 "цветной TFT LCD сенсорный экран с разрешением 320 х 240
Ток питания: 300mA @ 3.7V (подсветка ЖК-дисплея ON)
Источник питания: USB
Размер: 80x70x18mm
Вес: 85гр (не включая кабели)

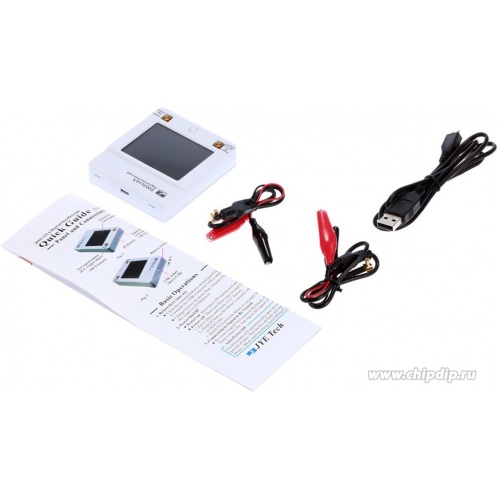

Комплект поставки:
DSO112A без батарейки, два MCX-clip кабеля, USB кабель, инструкция
