DS1100

DS1100 - это миниатюрный BASIC-программируемый контроллер, в первую очередь, предназначенная для решения задач преобразования интерфейсов RS232-ethernet и контроля устройств, подключенных к последовательному порту. Данное устройство имеет порт (DB9) интерфейса RS232 и интерфейс ethernet.

Отличительной особенностью модуля являются - возможность подачи питания через разъем DB9 (по пину 9), современный, стильный корпус. Для более удобного использования на преобразователи интерфейсов размещены 3 светодиода: зеленый и красный (светодиоды, отображающие текущее состояние устройства), желтый светодиод (отображает линк ethernet сети).

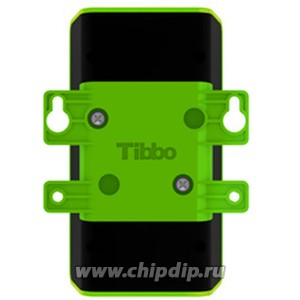

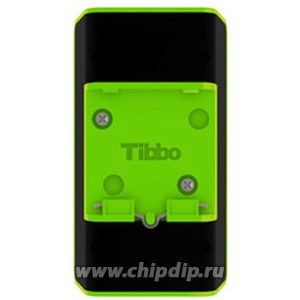

В комплект поставки включены наборы для монтажа на DIN рейку и настенного монтажа. Устройство поставляется с загруженным, полнофункциональным приложением "Serial-over-IP" (COM через IP).

Характеристики:
- Основан на контроллере второго поколения ASIC (T2000);
- 10/100BaseT auto-MDIX Ethernet порт;
- Одноканальный порт RS232 с разъемом DB9M, TX, RX, RTS, CTS, DTR и DSR линии:
Скорость до 115200bps;
Режимы четности None/even/odd/mark/space;
7/8 бит;
Опциональный контроль потока с помощью линий RTS/CTS;
Питание "12В" через пин 9 разъема DB9;
- 512КБ flash памяти под прошивку и приложение;
- 200 байт памяти EEPROM для хранения данных;
- Светодиоды:
Светодиоды состояния (зеленый и красный);
Светодиод статуса подключения Ethernet (желтый);
- Питание: 9-18В постоянного тока (номинал 12В);
- Размеры: 90x48x25мм;
- Диапазон рабочих температур: -5 ~ 70 C.
- Обновление прошивки производится через последовательный порт или сеть (включая cold upgrade- загрузка прошивки через сеть);
- CE- и FCC-сертификаты;

BASIC:
Объекты, поддерживаемые модулем:
Sock — сокеты (поддерживает до 16 UDP, TCP и HTTP сессий).
Net — контролирует Ethernet порт.
Ser — отвечает за последовательный (RS232) порт.
Io — управление линиями ввода/вывода, портами и прерываниями.
Stor — обеспечивает доступ к памяти EEPROM.
Romfile — облегчает доступ к ресурсным файлам.
Pppoe — обеспечивает интернет соединение через ADSL модем.
Ppp — обеспечивает интернет доступ через последовательный модем (GPRS и т.д.).
Pat — управление светодиодами.
Button — настройка обработчика событий для аппаратной клавиши (MD линия).
Sys — отвечает за общую функциональность устройства.

Группы функций:
- Строковые функции (всего 27! );
- Функции преобразования даты/времени (8);
- Криптографические функции и функции вычисления hash последовательностей (RC4, MD5, SHA-1);
- И многое другое;

Типы переменных:
- Byte, char, integer (word), short, dword, long, real, string;
- Плюс пользовательские массивы (arrays) и структуры (structures).
