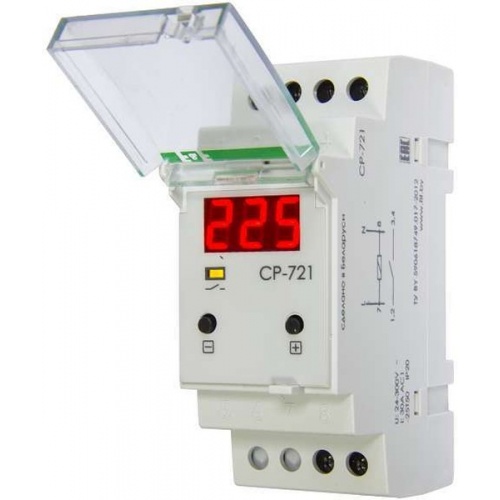

CP-721

Назначение
Реле контроля напряжения CP-721 предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, регистрации предельных значений напряжения, а также типа произошедшей аварии, контроля величины напряжения в питающей однофазной сети переменного тока. Защита осуществляется путем отключения нагрузки от сети питания.
Область применения
Защита однофазных сетей. Для защиты бытовой техники и приборов от перепадов напряжения в квартирах и жилых домах. В общественных организациях, кинотеатрах, компьютерных залах, супермаркетах, школах, больницах, чтобы защитить дорогостоящее электроприборы от неисправностей.
Принцип работы
Реле измеряет напряжение в сети и при выходе его за установленные пределы отключает защищаемое оборудование от электропитания. Верхний и нижний пределы напряжения устанавливаются потребителем. При обрыве нулевого провода происходит отключение нагрузки от питающей сети.

Основные технические параметры:
Напряжение питания 50-450 B АС;
Максимальный коммутируемый ток (AC1) 30 А;
Контакт 1NO;
Напряжение отключения нижнее (регулируемое) U1 150 - 210 В;
Напряжение отключения верхнее (регулируемое) U2 230 - 310 В;
Задержка отключения для верхнего порога U2 0.1 - 1 сек.;
Задержка отключения для нижнего порога U1 2 - 10 сек.;
Рабочая температура от -25 до +50 °С;
Потребляемая мощность 2 Вт;
Степень защиты IP20.
