CD74HC4053E
Цена 39.00 руб.
Описание CD74HC4053E
CD74HC4053E является аналоговым переключателем с цифровым управлением, который использует технологию КМОП с кремниевы...CD74HC4053E является аналоговым переключателем с цифровым управлением, который использует технологию КМОП с кремниевым затвором для достижения, схожих с LSTTL, скоростей с низким энергопотреблением стандартной микросхемы КМОП. Эти аналоговые мультиплексоры и демультиплексоры управляют аналоговыми напряжениями, которые могут меняться в диапазоне напряжения питания (например, VCC-VEE). Это двунаправленные переключатели, которые позволяют использовать любой аналоговый вход в качестве выхода и наоборот. Переключатели обладают низким сопротивление во включенном состоянии и низким уровнем утечки в отключенном состоянии. Кроме того, все эти устройства обладают управлением активации, которое в высоком состоянии (HIGH) отключает все переключатели.
• Диапазон напряжения аналогового входа ±5В
• Типичные значения сопротивления в активном состоянии 7Ом (VCC-VEE = 4.5В), 40Ом (VCC-VEE = 9В)
• Низкий уровень перекрестных помех между переключателями
• Большие скорости переключения и распространения
• Контакт с размыканием перед подключением
• Напряжение коммутации от 0 до 10В
• Максимальное VIL = 0.8В, минимальное VIH = 2В прямая совместимость с входом логики LSTTL
• Совместимость ввода КМОП II <=1мкА при VOL, VOH
Тип | мультиплекcор/демультиплексор |
---|---|
Конфигурация | 3x2:1 |
Сопротивление канала во включенном состоянии (Max) | 130Ом |
Напряжение питания: одиночное (В+) | +2…6, ±1…5двойное (В±) |
Рабочая температура | -55…+125°C |

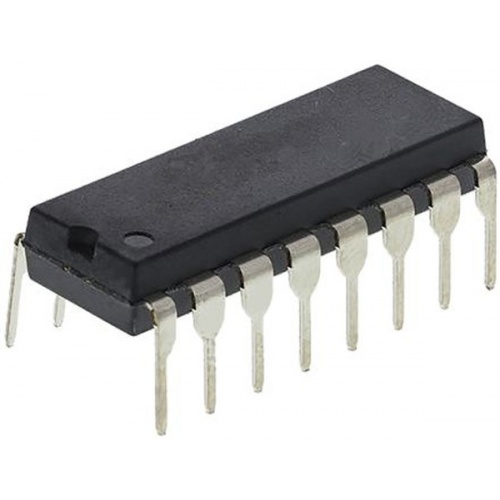

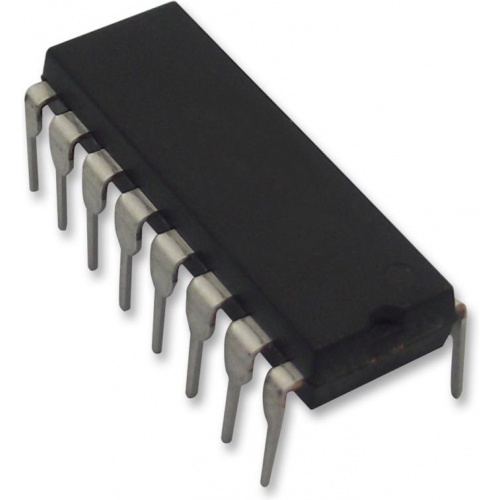

Корпус | dip-16(0.300 inch) |
Вес | 2.1г |
В разработке.
Характеристики, параметры
