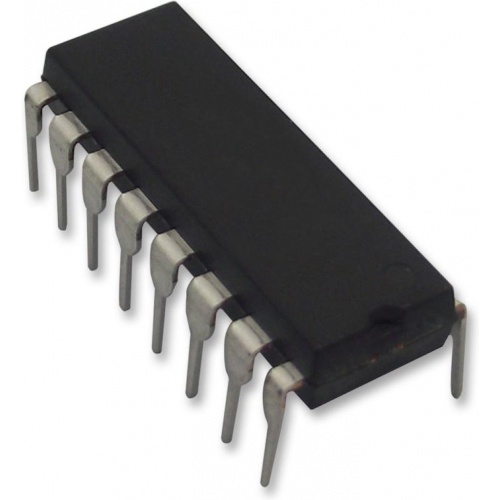

CD74HC123E

CD74HC123E является высокоскоростным, двойным моностабильным мультивибратором КМОП с функцией сброса. Он оснащен функцией повторного запуска и отличается только тем, что типы 123 могут запускаться от импульса сброса (от отрицательного до положительного значения), тогда как у типов 423 эта функция отсутствует. Внешний резистор (RX) и внешний конденсатор (CX) осуществляют управление синхронизацией и точностью схемы. Регулировка RX и CX обеспечивает широкий диапазон выходных импульсов на клеммах Q и Q/. Импульс запуска на входах A и B происходит на определенном уровне напряжения и не зависит от времени нарастания и спада импульсов запуска. После срабатывания, ширина выходного импульса может быть увеличена за счет повторных запусков входов A и B. Выходной импульс может быть остановлен уровнем LOW на выводе Reset (R). Входы запуска по заднему фронту (A) и переднему фронту (B) обеспечивают возможность запуска по любому из них.

• Блокировка сброса завершает выходной импульс
• Запуск по переднему или заднему фронтам
• Выходы Q и Q оснащены буферами
• Раздельные сбросы
• Широкий диапазон ширины выходного импульса
• Триггер Шмитта на обоих входах А и В
• Сбалансированные время задержки распространения и время перехода
• Значительное снижение мощности по сравнению с логическими ИС LSTTL
• Ток I/O диода ±20мА DC
