CD4052BE

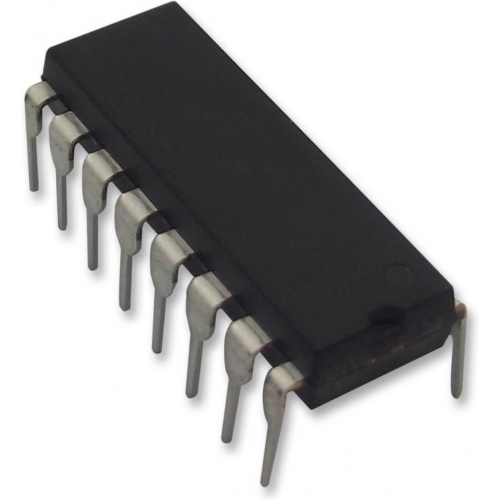

CD4052BE является дифференциальным, 4-канальным КМОП аналоговым мультиплексором/демультиплексором с преобразованием уровня логики в 16-выводном корпусе DIP. Устройство представляет собой аналоговые переключатели с цифровым управлением. Оно обладает низким импедансом в активном состоянии и очень низким током утечки в отключенном состоянии. Эта мультиплексорная схема рассеивает чрезвычайно низкую мощность в полном диапазоне напряжения питания VDD - VSS и VDD - VEE, которая не зависит от логического состояния сигналов управления.

• Конфигурация мультиплексора 4: 1
• Широкий диапазон цифровых и аналоговых уровней сигналов (цифровые: 3В - 20В, аналоговый: <=20В пик-пик)
• Низкое сопротивление в активном состоянии обычно составляет 125Ом при напряжении 15В (пик-пик)
• Встроенный дешифратор двоичного кода
• Параметры 5В, 10В и 15В
• Протестировано на ток покоя при 20В
• Максимальный входной ток 1мкА при 18В по всему диапазону температур, 100нА при 18В и 25°C
• Контакт типа размыкание перед подключением устраняет возможность перекрытия каналов
• Диапазон напряжения питания от 5В до 18В
• Диапазон рабочей температуры от -55°C до 125°C
