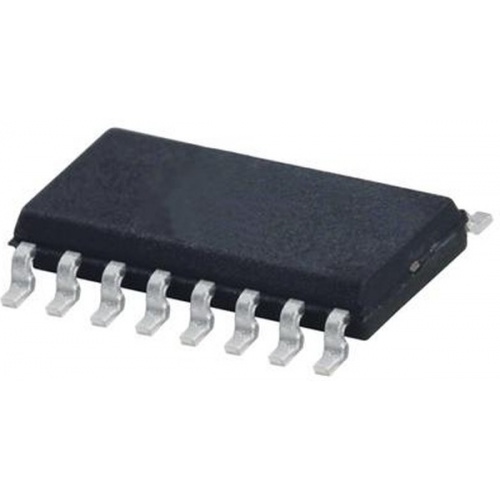

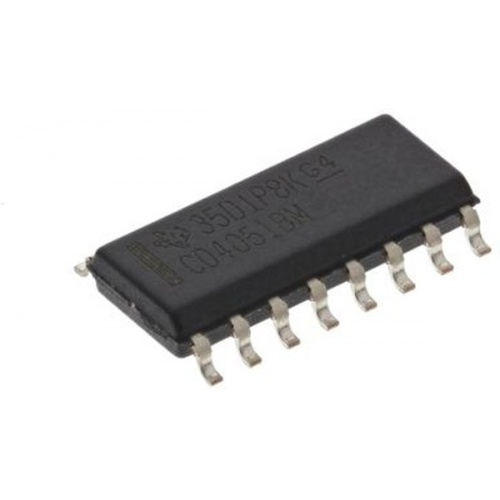

CD4051BM

CD4051BM является одиночным, 8-канальным аналоговым мультиплексором с тремя входами с двоичным управлением. Входы: A, B, C и запретный. Три двоичных сигнала выбирают 1 из 8 каналов, который нужно включить, и подключают 1 из 8 входов к выходу. Устройство представляет собой аналоговые переключатели с цифровым управлением. Оно обладает низкий импедансом при включении и очень низким током утечки. Эти схемы мультиплексора рассеивают чрезвычайно низкий уровень мощности по всем диапазонам напряжения питания VDD-VSS и VDD-VEE, независимо от логического состояния управляющих сигналов. При наличии логической «1» на клемме запрещающего входа, все каналы выключаются.

• Типичное значение сопротивления в активном режиме 125Ом при 15В (пик-пик)
• Входной сигнал 18В для VDD - VEE
• Типичное значение утечки ±100пА при VDD-VEE = 18В
• Преобразование логического уровня для цифровых сигналов адресации
• Встроенный дешифратор двоичного кода
• Протестировано на ток покоя при 20В
• Максимальный входной ток 1мкА при 18В по всему диапазону температур, 100нА при 18В и 25°C
• Перекидной контакт устраняет возможность перекрытие каналов
