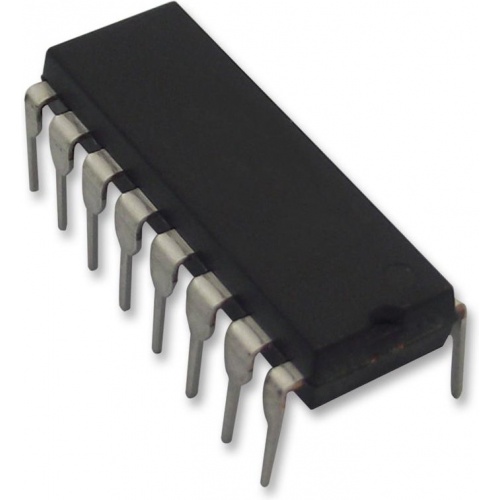

CD4022BE

CD4022BE является восьмеричным CMOS счетчиком с 8 дешифрованными выходами, 5-этапным и 4-этапным счетчиками с 10 и 8 дешифрованными выходами соответственно. Входы содержат сигналы CLOCK, RESET и CLOCK INHIBIT. Действие триггера Шмитта на входной схеме CLOCK обеспечивает форму сигнала, которая позволяет устанавливать неограниченное время нарастания и спада на входном импульсе. Этот счетчик обладает расширенным единичным счетом при прохождении положительного тактового сигнала, если сигнал CLOCK INHIBIT находится на низком уровне. Продвижение счетчика по линии тактового сигнала блокируется, когда сигнал CLOCK INHIBIT находится на высоком уровне. Высокий уровень сигнала RESET сбрасывает счетчик на нулевой отсчет. Использование конфигурации счетчика Джонсона позволяет работать на высокой скорости, 2 стробирующих входа кодирования и декодированные выходы без скачков. Стробирование без блокировки обеспечивает четкую последовательность счетчика. Дешифрованный выход обычно находится на низком у

• Полностью статический режим работы
• Режим средней скорости
• Стандартизированные характеристики симметричных выходов
• Протестировано на ток покоя при 20В
• Зеленый продукт
