BM2036

Предлагаемый блок представляет собой простой и надежный мощный усилитель НЧ класса Hi-Fi, обладающий минимальным коэффициентом нелинейных искажений и уровнем собственных шумов. Обладает малыми габаритами, широким диапазоном питающих напряжений и сопротивлений нагрузки.

Назначение
УНЧ можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе музыкального аудиокомплекса.

Технические характеристики
Напряжение питания: 10 - 50 В.
Пиковое значение выходного тока: 5 А.
Ток в режиме покоя: 30 - 55 мА.
Долговременная выходная мощность при коэффициенте гармоник = 0,5 % и
Uп = 36 В, Rн = 4 Ом: 28 Вт,
Uп = 36 В, Rн = 8 Ом: 18 Вт,
Uп = 44 В, Rн = 8 Ом: 25 Вт.
Долговременная выходная мощность при коэффициенте гармоник = 10 % и
Uп = 36 В, Rн = 4 Ом: 35 Вт,
Uп = 36 В, Rн = 8 Ом: 22 Вт,
Uп = 44 В, Rн = 8 Ом: 32 Вт.
Суммарное значение коэффициента нелинейных искажений при
Uп = 36 В, Rн = 4 Ом, F = 1 кГц, Pвых = 0,1 - 24 Вт: 0,03 %.
Суммарное значение коэффициента нелинейных искажений при
Uп = 44 В, Rн = 8 Ом, F = 1 кГц, Pвых = 0,1 - 20 Вт: 0,02 %.
Коэффициент усиления по напряжению Au: 30 дБ.
Входное сопротивление: 22 кОм.
Диапазон воспроизводимых частот: 20 - 25000 Гц.
Размеры печатной платы: 53x33 мм.

Описание работы
УНЧ класса Hi-Fi выполнен на интегральной микросхеме TDA2050. Эта ИМС представляет собой УНЧ класса АВ и устанавливается в аудиоустройствах для получения мощного высококачественного выходного музыкального сигнала. Выходная музыкальная мощность этой микросхемы составляет 50 Вт (согласно стандарту IEC 268.3).

Конструкция

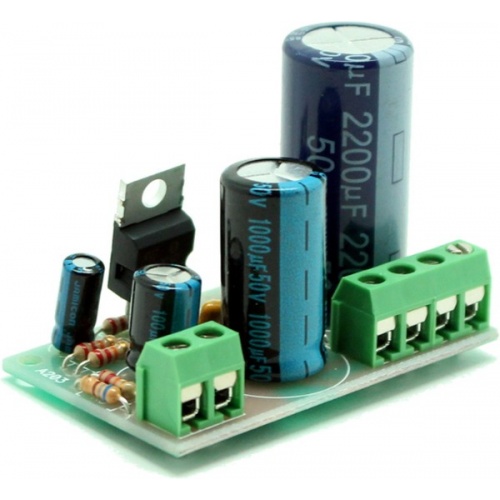

Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита с размерами 53х33 мм. Конструкция предусматривает установку платы в корпус, для этого по краям платы имеются монтажные отверстия под винты диаметром 2,5 мм.
Для удобства подключения питающего напряжения, источника сигнала и нагрузки на плате зарезервированы посадочные места под клеммные винтовые зажимы.
Микросхему усилителя необходимо установить на теплоотвод (в набор не входит) площадью не менее 600 см². В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8, для повышения надежности работы ИМС.
