BM2033

Предлагаемый блок - это надежный мощный усилитель НЧ, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений и сопротивлений нагрузки. Усилитель можно использовать как на открытом воздухе, так и в помещении в составе Вашего музыкального аудиокомплекса. Усилитель хорошо зарекомендовал себя как УНЧ для сабвуфера.

Технические характеристики.
Напряжение питания, двуполярное: ⁺/_- 10 … 40 В.
Пиковое значение выходного тока: 10 А.
Ток в режиме покоя: 20 … 60 мА.
Ток в режиме MUTE/ST-BY: 3 мА.
Долговременная выходная мощность при
коэффициенте гармоник = 0.5 %, при:
Uп = ⁺/_- 35 В и Rн = 8 Ом: 70 Вт,
Uп = ⁺/_- 31 В и Rн = 6 Ом: 70 Вт,
Uп = ⁺/_- 27 В и Rн = 4 Ом: 70 Вт.
Пиковая музыкальная выходная мощность (1 сек.) при
коэффициенте гармоник = 10%, при:
Uп = ⁺/_- 38 В и Rн = 8 Ом: 100 Вт,
Uп = ⁺/_- 33 В и Rн = 6 Ом: 100 Вт,
Uп = ⁺/_- 29 В и Rн = 4 Ом: 100 Вт.
Коэффициент усиления по напряжению, Au: 30.
Диапазон воспроизводимых частот: 20 … 20000 Гц.
Входное сопротивление: 22 кОм.
Размеры печатной платы: 43x33 мм.

Описание работы.
УНЧ выполнен на интегральной микросхеме TDA7294. Эта ИМС представляет собой УНЧ класса АВ. Благодаря широкому диапазону питающих напряжений и возможности отдавать ток в нагрузку до 10 А, микросхема обеспечивает одинаковую максимальную выходную мощность на нагрузках от 4 Ом до 8 Ом. Одной из основных особенностей этой микросхемы является применение полевых транзисторов в предварительных и выходных каскадах усиления.

Конструкция.

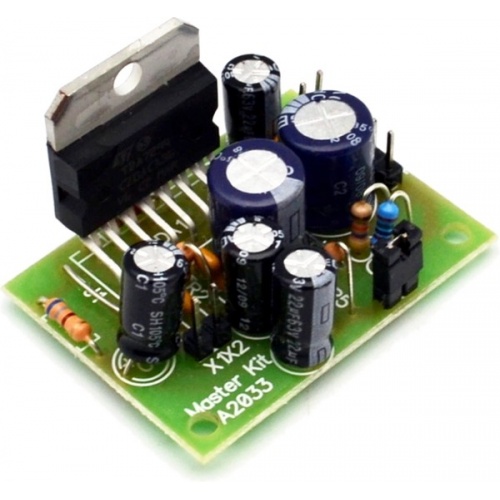

Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает установку платы в корпус, для этого зарезервированы монтажные отверстия по краям платы под винты 2.5 мм.
Конструктивно предусмотрен сдвоенный логический вход управляющих сигналов MUTE/ST-BY для "мягкого" включения УНЧ.
Микросхему усилителя необходимо установить на теплоотвод (в набор не входит) площадью не менее 600 см². В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8, для повышения надежности работы ИМС.

Порядок настройки усилителя.
Правильно собранный УНЧ не требует настройки. Однако перед его использованием необходимо проделать несколько операций:
1. Проверьте правильность подключения источника сигнала, нагрузки и управляющих сигналов MUTE/ST-BY (при отказе использования штатного переключателя SW1).
2. Подайте напряжение питания, полезный сигнал, а затем замкните SW1 для запуска микросхемы.

Блок настроен и полностью готов к эксплуатации.
