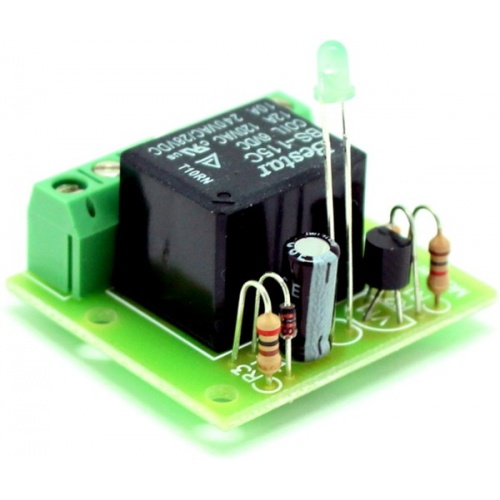

BM146

Устройство предназначено для обеспечения управления силовыми электроприборами от слаботочных выходов различных датчиков. Оно обеспечивает гальваническую развязку между датчиками и электроприборами.

Устройство состоит из электронного ключа, выполненного на транзисторе и электромеханическом реле, которое способно коммутировать ток до 6 А (при 220 В). Реле срабатывает при подаче на вход «IN» управляющего напряжения 3 - 12 В при токе не менее 5 мА. Индикацией срабатывания реле является светодиод HL1. Напряжение питания устройства 12 В. Размеры печатной платы: 32х25 мм.

Исполнительные устройства
Исполнительный элемент BM146 предназначен для управления силовыми электроприборами от слаботочных выходов различных датчиков устройств управления. Он обеспечивает гальваническую развязку между датчиками и электроприборами. Для питания модуля потребуется управляющее напряжение 12В которое можно получить от головного устройства, например, BM8039D - устройства для удаленного СМС управления.
