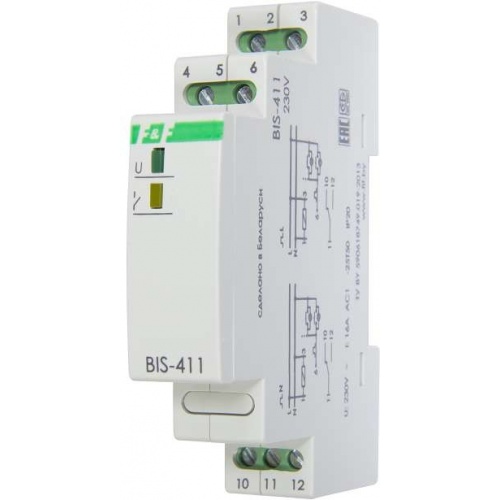

BIS-411

Назначение
Реле импульсное BIS-411 предназначено для управления освещением или иной нагрузкой из нескольких мест по двухпроводной линии при помощи параллельно соединенных кнопочных выключателей.

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе).

Принцип работы

При поступлении импульса на управляющий вход реле происходит переключение его выхода в противоположное состояние, при следующем импульсе - в исходное. В отличие от контакторов, электроэнергия потребляется только в момент переключения. Включение нагрузки осуществляется нажатием любого однотактового выключателя (кнопки без фиксации), выключение - следующим нажатием.
В реле BIS-411 реализована функция памяти состояния (включено или выключено) при отключении питания.


Основные технические параметры:
Напряжение питания, В
исполнение 1 230VAC;
исполнение 2 24AC/DC;
Макс. коммутируемый ток: 16А АС1;
Контакт: 1Р (переключающий);
Ток управления: 0.5 - 1мА;
Рабочая температура: -25...50°С.
