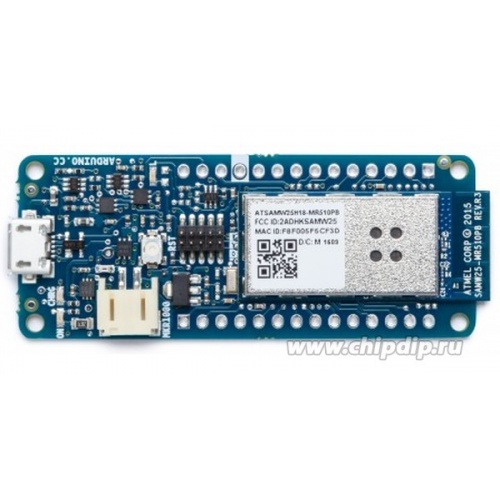

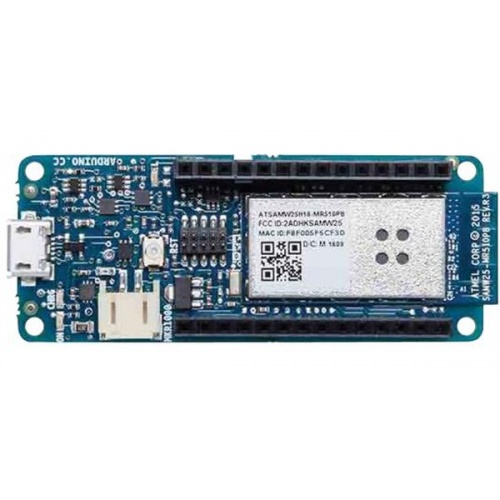

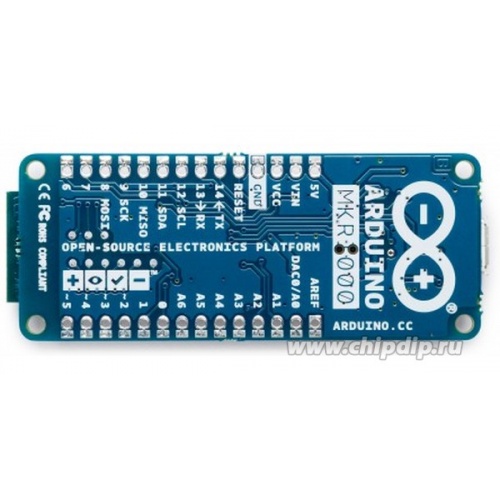

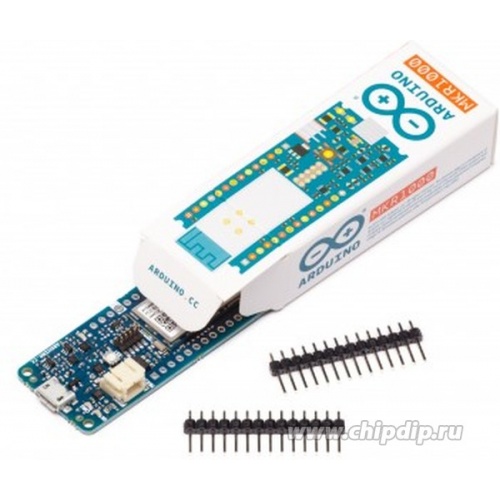

Arduino MKR1000 WIFI

Платформа Arduino MKR1000 была разработана, чтобы предложить практическое и экономически эффективное решение для «мэйкеров», желающих добавить Wi-Fi связь к своим проектам с минимальным опытом работы в сети. Плата построена на основе SoC ATSAMW25, которая является часть семейства беспроводных устройств Atmel SmartConnect, специально разработанных для IoT проектов.

ATSAMW25 сотоит из трех основных блоков:
- SAMD21 Cortex-M0+ 32bit low power ARM MCU;
- WINC1500 low power 2.4GHz IEEE® 802.11 b/g/n Wi-Fi;
- ECC508 Crypto Authentication.

ATSAMW25 содержит также в себе PCB антенну.

Конструкция включает в себя схему заряда Li-Po батарей, что позволяет плате работать от аккумулятора или внешнего источника питания с номинальным напряжением 5 В. Зарядка аккумулятора происходит при поключение внешнего источника питания. Переключение с одного источника на другой выполняется автоматически. Хорошая вычислительная мощность 32-бит аналогичная платформе Arduino Zero, богатый набор I/O интерфейсов, Wi-Fi cвязь с низким энергопотреблением и простота использования ПО Arduino IDE для разработки кода и программирования. Все эти функции делают эту платформу предпочтительным выбором для новых IoT проектов с батарейным питанием в компактном форм-факторе. Порт USB можно использовать для подачи питания (5 В) на плату. При питании от USB порта, не обязательно подключать батареи, плата может запускаться с батареями и без батарей.

Спецификация:
- Микроконтроллер: SAMD21 Cortex-M0+ 32bit low power ARM MCU;
- Питание платы (USB/VIN): 5 В;
- Поддержка батарей: Li-Po single cell, 3.7V, 700 мАч минимум;
- Рабочее напряжение схемы: 3.3 В;
- Цифровые I/O контакты: 8;
- ШИМ контакты: 12 (12 (0, 1, 2, 3, 4, 5, 6, 7, 8, 10, A3 - или 18 -, A4 -или 19);
- UART: 1;
- SPI: 1;
- I2C: 1;
- Аналоговые входы: 7 (АЦП 8/10/12 бит);
- Аналоговые выходы: 1 (ЦАП 10 бит);
- Внешние прерывания: 8 (0, 1, 4, 5, 6, 7, 8, A1 -или 16-, A2 - или 17);
- Максимальный ток с пина или на пин: 7 мА;
- Flash память: 256 КБ;
- SRAM: 32КБ;
- EEPROM: нет;
- Тактовая частота: 32.768 кГц (RTC), 48 МГц;
- LED_BUILTIN: 6;
- Full-Speed USB Device и встроенный Host;
- Wi-Fi модуль: Atmel ATSAMW25;
- Частота: 2.4 ГГц;
- Стандарт: IEEE 802.11 b/g/n
- Длина: 61.5 мм;
- Ширина: 25 мм;
- Вес 32 гр.
