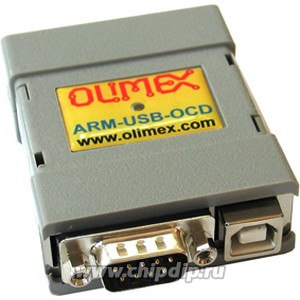

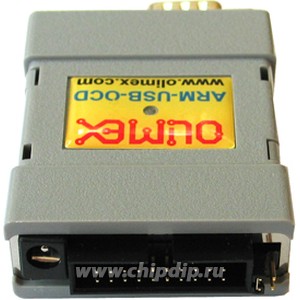

ARM-USB-OCD-H

Уникальное устройство, которое сочетает в себе внутрисхемный USB-JTAG эмулятор для ARM-микроконтроллеров, преобразователь интерфейсов USB-RS-232 и источник питания в одном удобном компактном корпусе. Сочетание этих возможностей делает ARM-USB-OCD-H незаменимым инструментом в руках разработчика систем, базирующихся на ARM контроллерах. Приобретая ARM-USB-OCD-H в комплекте с любой отладочной платой Olimex с ARM микроконтроллером на борту, разработчик получает полноценную отладочную систему.

Отличительные особенности:
• интерфейсы на базе ИМС FT2232H производства FTDI;
• использование стандартного ARM-совместимого JTAG-коннектора 2x10пин;
• высокоскоростной интерфейс USB 2.0 JTAG для всех ARM-платформ;
• поддержка целевых устройств с напряжением питания от +2В до +5В;
• программная поддержка на базе OpenOCD (open source);
• поддержка всех модемных сигналов на стороне порта RS-232: DTR, DSR, DCD, RTS, CTS, Rx, Tx;
• возможность питания целевых устройств (напряжения +5В, +9В, +12В опционально устанавливаются с помощью джамперов);
• размеры 50x40мм.

Комплектация:
• USB-JTAG-эмулятор ARM-USB-OCD-H;
• комплект кабелей (JTAG и кабель питания);
• необходимое ПО находится в свободном доступе на сайте производителя .

Примечание: напряжение питания и ток для целевых устройств рассчитывается из возможностей USB порта ПК: 5В/200мА, 9В/100мА, 12В/70мА. Т.е. примерно 1Вт для питания целевой схемы!
