ARD00354

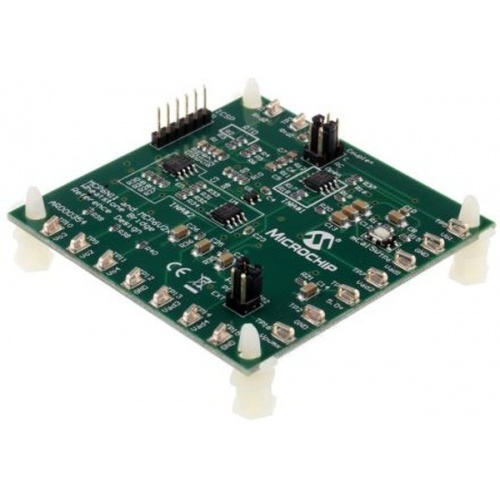

ARD00354 является эталонной платой моста Уитстона, которая демонстрирует производительность измерительного усилителя MCP6N11 и традиционного измерительного усилителя, используя ОУ с автоматический обнулением MCP6V26 и MCP6V27. Входной сигнал идет от датчика температуры моста Уитстона. Внешние помехи добавляются к выходу моста Уитстона для получения реалистичного сравнения производительности. Данные собираются и отображаются на ПК. USB PIC микроконтроллер и ГПИ показывают, каким способом реализовать эти функции. Эта плата использует датчик температуры реального времени для измерения температуры платы. Выходом моста является маленький сигнал дифференциального режима с большим наложенным сигналом помех синфазного режима. Синфазный сигнал является генерируемым микроконтроллером, ШИМ сигналом, который имитирует внешние помехи.

• RTD температурный датчик
• INA формирование сигнала
• PICmicro формирование сигнала и связь
• ГПИ программного обеспечения: терморегулировка
