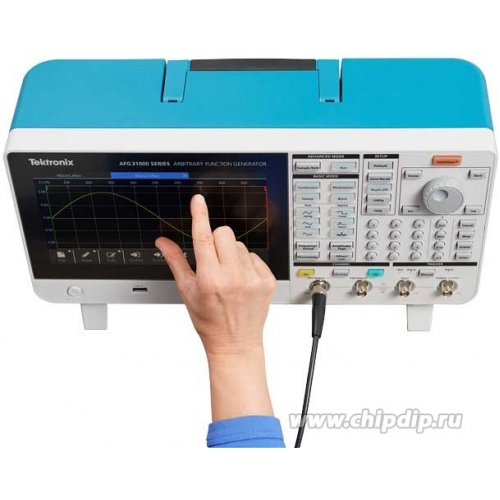

AFG31101

Высокопроизводительный генератор сигналов произвольной формы и стандартных функций Tektronix серии AFG31000 оснащен самым большим среди подобных приборов сенсорным экраном, позволяющим контролировать форму сигнала в режиме реального времени. Расширенные возможности генерирования, программирования и проверки форм сигналов, а также современный сенсорный интерфейс превращают AFG31000 в простой и удобный инструмент, облегчающий работу исследователя и инженера.

Основные технические характеристики

• Модели с 1 или 2 каналами
• Амплитуда выходного сигнала от 1 мВ (пик-пик) до 10 В (пик-пик) на нагрузке 50 Ом
• Базовый режим (AFG):
  Синусоидальный сигнал 25 МГц, 50 МГц, 100 МГц, 150 МГц или 250 МГц
  Частота выборки 250 Мвыб./с, 1 Гвыб./с или 2 Гвыб./с
  Разрешение по вертикали 14 бит
  Встроенные сигналы: синусоидальный, прямоугольный, импульсный, линейно изменяющийся, шумовой и другие часто используемые сигналы
  Режимы свипирования, пакетный и модуляции (AM, ЧМ, ФМ, ЧМн и ШИМ)

• Расширенный режим (последовательность):
  Непрерывный режим (опциональные режимы работы по последовательности, с запуском или стробируемый)
  Память для сигналов произвольной формы до 16 млн точек в каждом канале (128 млн точек опционально)
  Последовательность до 256 шагов с циклами сигналов, переходами и ожиданием
  Переменная частота выборки от 1 мквыб./с до 2 Гвыб./с


Основные особенности:

Запатентованная технология InstaView позволяет в режиме реального времени просматривать форму сигнала, подаваемого на тестируемое устройство, без использования пробников и осциллографа, что устраняет погрешность, вызванную рассогласованием импеданса
Опция для задания последовательностей до 256 шагов позволяет программировать длинные сложные сигналы
9-дюймовый емкостной сенсорный экран работает так же, как на мобильном телефоне, и имеет экранные кнопки быстрого доступна к часто используемым функциям
Встроенное ПО ArbBuilder позволяет создавать и изменять сигналы произвольной формы без подключения к ПК
Выходы защищены от перенапряжения и перегрузки по току, что минимизирует возможность повреждения прибора
Совместимость с ПО TekBench, которое помогает студентам настраивать прибор, выполнять измерения и анализировать их результаты


Области применения:

Перспективные исследования
Формирование тактовой частоты и системная синхронизация
Воспроизведение реальных сигналов
Измерение характеристик и проверка компонентов и схем
Разработка и тестирование встраиваемых систем
Генерирование сигналов для общих целей тестирования
