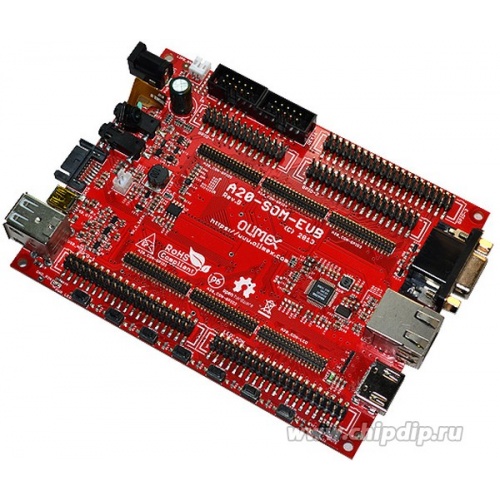

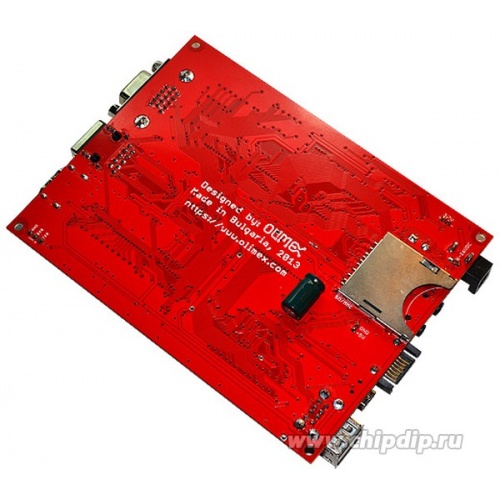

A20-SOM-EVB

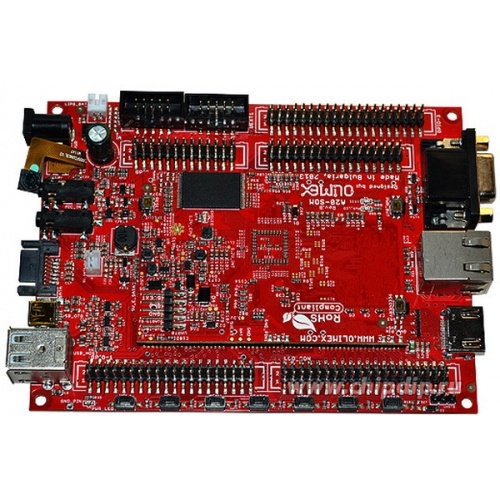

20-SOM-EVB это мини компьютер, состоящий из материнской платы и процессорного модуля A20-SOM-4GB. Материнская плата расширяет возможности модуля A20-SOM-4GB добавляя VGA разъем, HDMI разъем, Аудио In/Out, LCD разъем, 2 Mpix камеру, gigabit Ethernet, SATA, USB-OTG и 2 USB хоста.

Особенности модуля A20-SOM-4GB:
- Процессор Allwinner A20 двухъядерный Cortex-A7, 1ГГц;
- Оперативная 1ГБ DDR3;
- Память для данных 4GB NAND Flash;
- PMU AXP209;
- Слот MicroSD карт;
- UART консоль;
- Светодиоды состояния;
- Кнопки RESET, RECOVERY;
- 6 разъемов по 40-пин шаг 0.05";
- Размеры: 81.28 х 55.88 мм.

Особенности материнской платы:
- Разъем для подключения модулей A20-SOM(-4GB);
- Разъем питания, +6…+16В;
- Разъем VGA;
- Разъем HDMI;
- Разъем LCD;
- Интерфейс Gigabit с разъемом;
- Камера 2 Mpix;
- 2 х UEXT разъема;
- Разъем SATA и SATA питание;
- USB-OTG c контроллером питания и ограничение тока;
- Разъем Li-Po с возможностью зарядки аккумуляторов;
- Вход для микрофона и выход для наушников с разъемами;
- Android 7 кнопок;
- Слот SD-MMC карт;
- Разъем UART0 для консоли отладки;
- 5 GPIO разъемов по 40-пин c шагом 0.1";
- Светодиоды состояния;
- Размеры модуля SOM: 55.88 х 81.28 мм;
- Размеры платы EVB: 134.62 х 102.87 мм.
