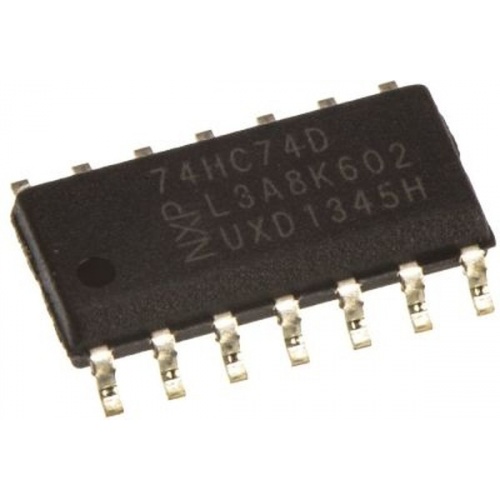

74HC74D

74HC74 является двойным триггером типа D. Они обладают индивидуальными входами данных (nD), синхронизации (nCP), установки (nSD) и сброса (nRD), а так же дополнительными выходами nQ и nQ. Данные на входе nD, которые соответствуют требованиям настройки и времени удержания на переходе тактового сигнала с низкого на высокий уровень, хранятся в триггере и появляются на выходе nQ. Действие триггера Шмитта на тактовом входе делают схему более стойкой ко времени нарастания и спада более медленных тактовых сигналов. Входы включают в себя фиксирующие диоды, которые позволяют использовать токоограничивающие резисторы для взаимодействия входов с напряжениями выше VCC.

• Симметричный выходной импеданс
• Низкий уровень рассеивания мощности
• Высокая помехоустойчивость
• Сбалансированные задержки распространения
• Это указано в стандарте JEDEC No. 7A.
