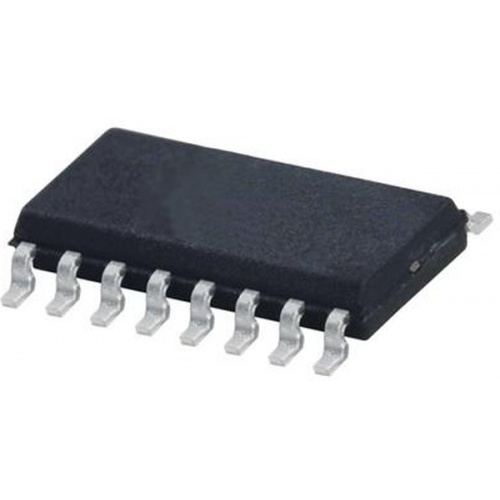

74HC4094D

74HC4094D является 8-этапным регистром смещения и хранения в 16-выводном корпусе SOIC. Это 8-битный регистр смещения и хранения с последовательным входом и последовательным/параллельным выходом на 3 состояния. Оба регистра сдвига и хранения обладают отдельными тактовыми генераторами. Устройство обладает последовательным входом (DS) и двумя последовательными выходами (QS1QS1) для возможности каскадирования. Данные сдвигаются переходах входа CP с низкого на высокий уровень. Данные доступны на QS1, позволяя осуществлять каскадирование, когда фронты тактовых сигналов быстрые. Те же данные доступны на QS2, позволяя осуществлять каскадирование, когда фронты тактовых сигналов медленные. Данные в регистре сдвига переносятся в регистр хранения, когда вход STR находится на высоком уровне. Данные в регистрах хранения появляются на выходах, когда вывод (OE) находится в высоком состоянии. Низкий уровень на OE заставляет выходы предполагать высокий импеданс состояния ВЫКЛ. Типичными сферами применен

• Диапазон напряжения питания от 2В до 6В
• Соответствует JEDEC стандарту JESD 7A
• Вход уровня КМОП
• Оснащен защитой от ЭСР
• Диапазон температуры окружающей среды от -40°C до 125°C
